魅族POP Pro真無線耳機是魅族首款TWS降噪耳機產品，在外觀上延續了魅族POP系列的白色配色，鋼琴烤漆工藝處理使整體設計更加小巧精致。柄狀的入耳式耳機，以傳統水墨畫為靈感，機身輪廓通過運用大量的曲線設計，呈現清新淡雅視覺觀感。



配置上，魅族POP Pro采用定制10mm優質復合振膜動圈單元，搭載魅族“三重混合主動降噪技術”，擁有-35dB深度降噪效果；搭配三麥克風智能通話降噪算法，有效消除通話時的外界環境噪音；搭載紅外光學傳感器，實現取出自動連接，摘掉自動暫停播放功能；還支持Flyme妙連、IPX5級防水等。

一、魅族POP Pro真無線耳機外觀設計

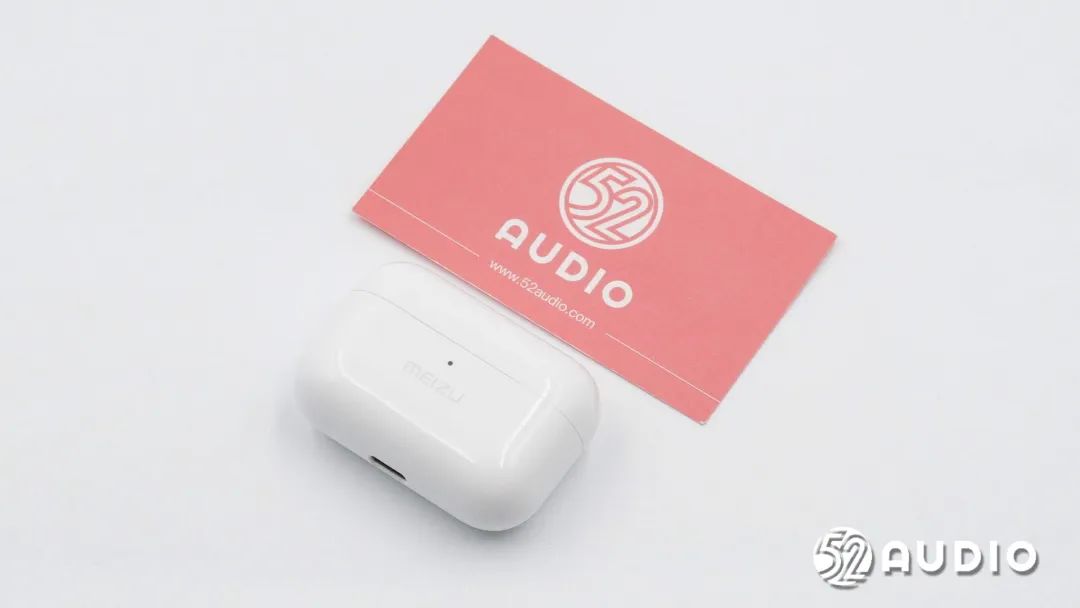

魅族POP Pro真無線降噪耳機充電盒采用了圓角方形設計，鋼琴烤漆工藝處理，整體機身小巧圓潤，便于攜帶。

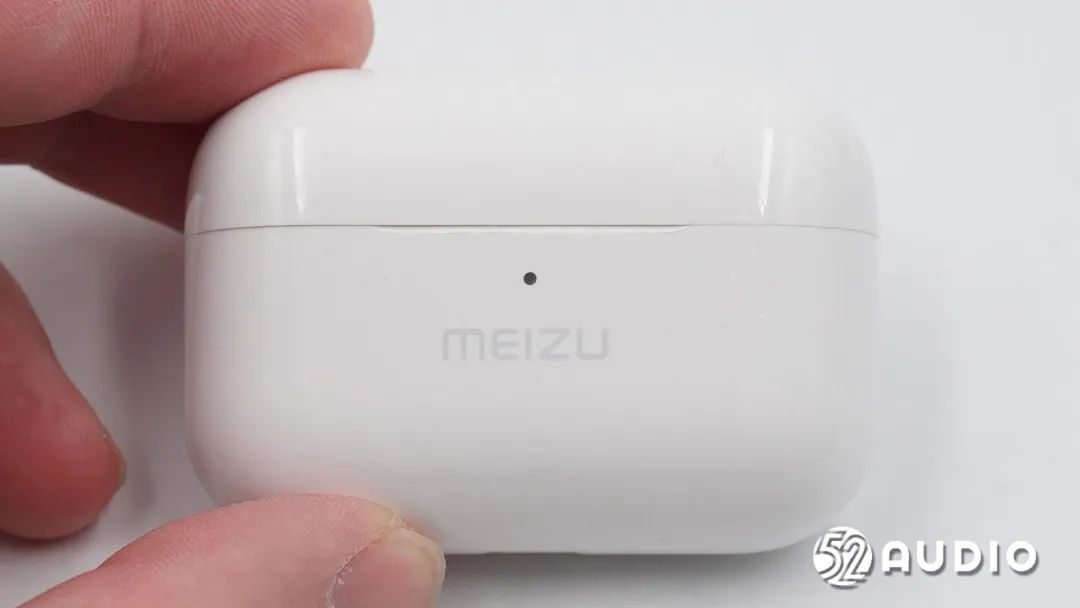

充電盒正面設計有便于開啟的倒角，指示燈和“MEIZU”品牌LOGO。

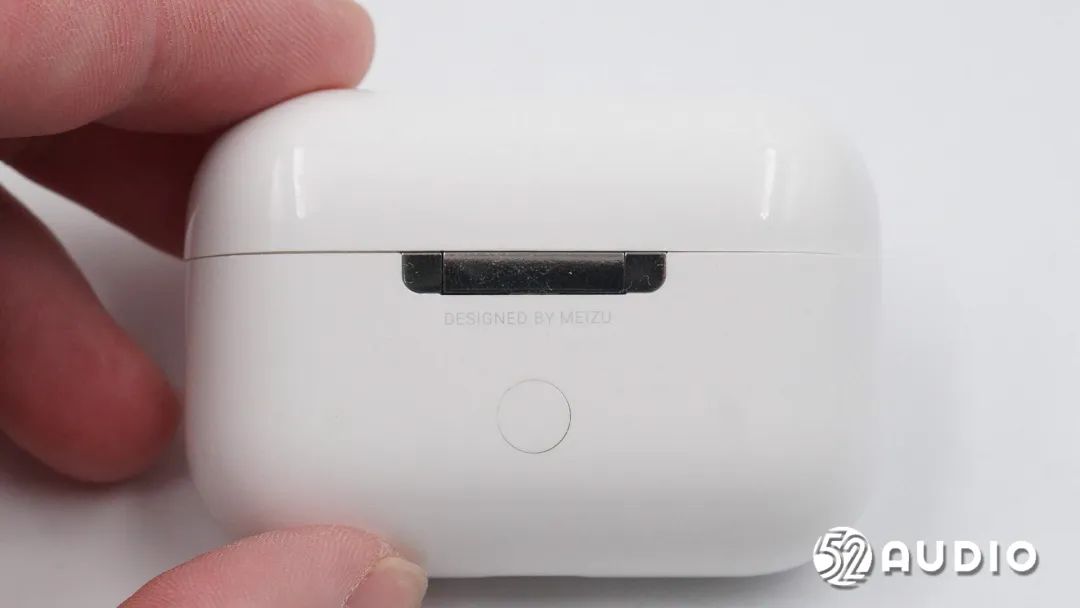

充電盒背面設置有一顆藍牙配對功能按鍵，絲印有“DESIGNED BY MEIZU”字樣。

充電盒采用了Type-C接口為內置電池充電。



打開充電盒蓋，耳機放置狀態展示，突出于座艙，更加便于取出。

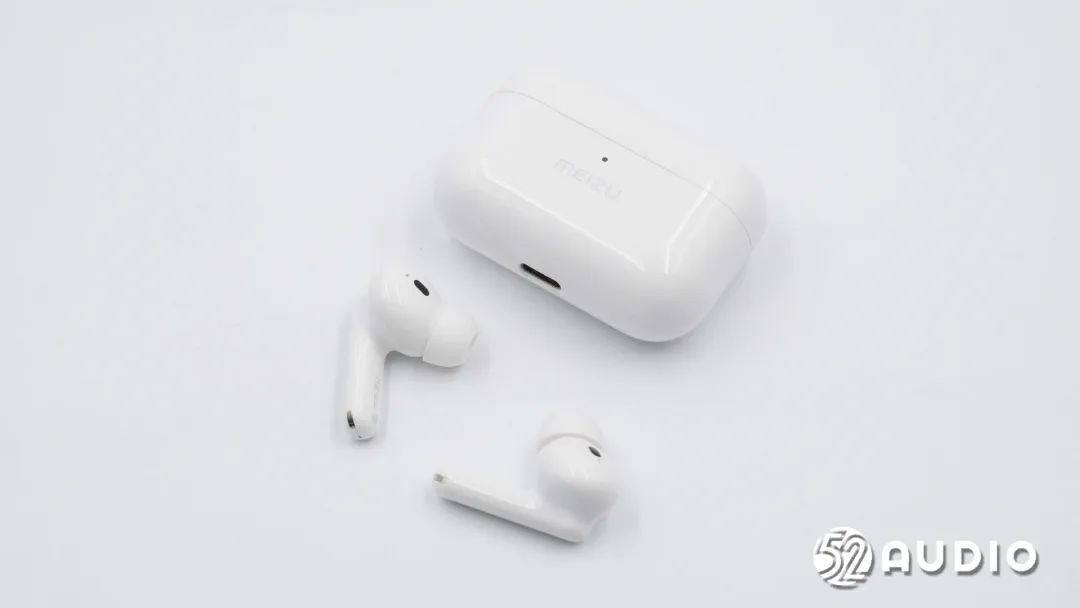

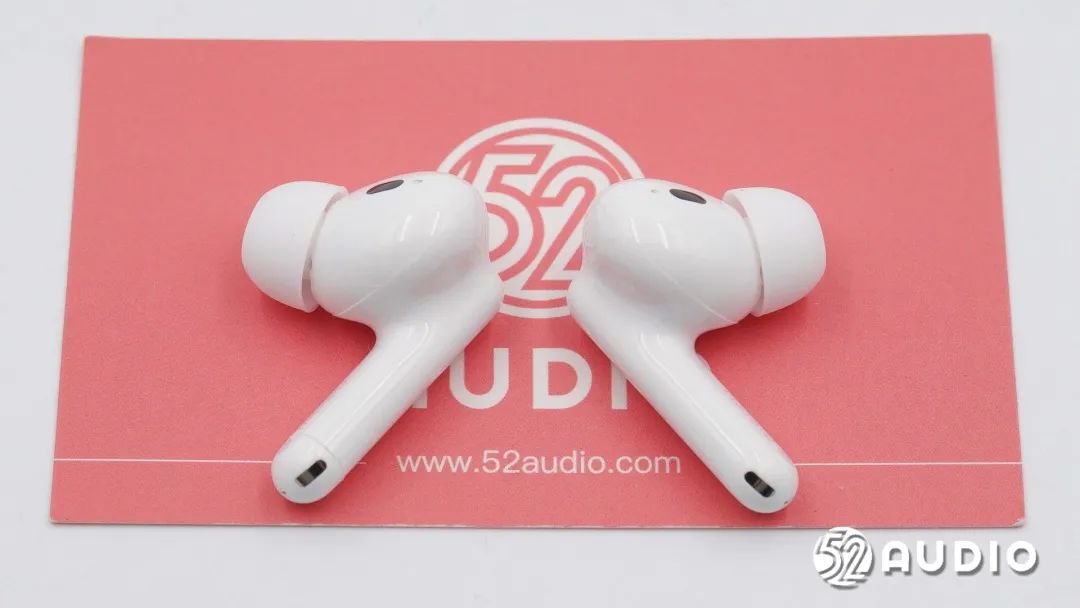

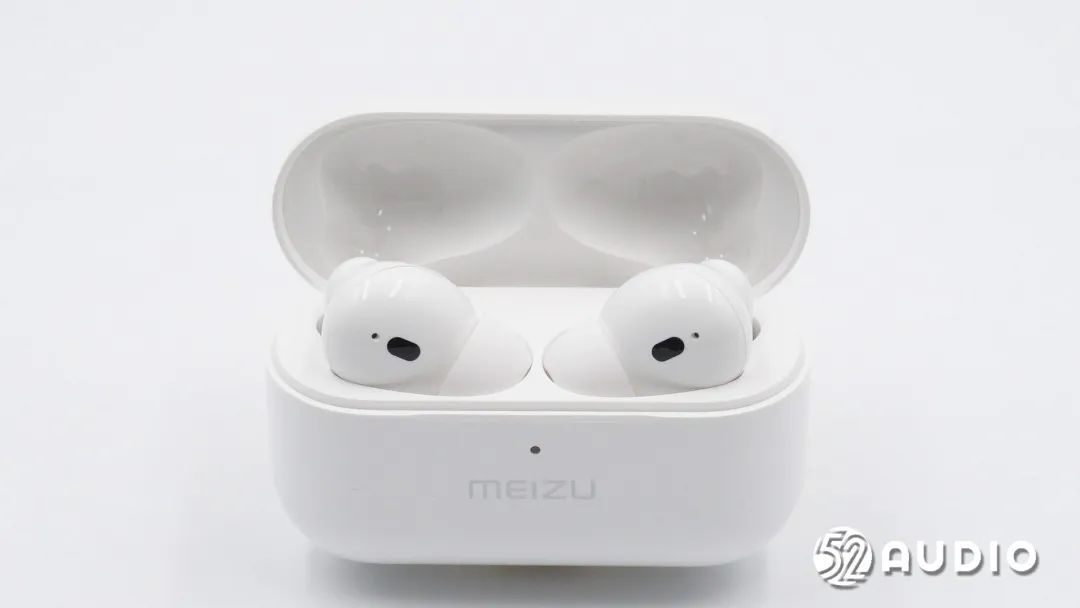

魅族POP Pro真無線降噪耳機整體外觀一覽。

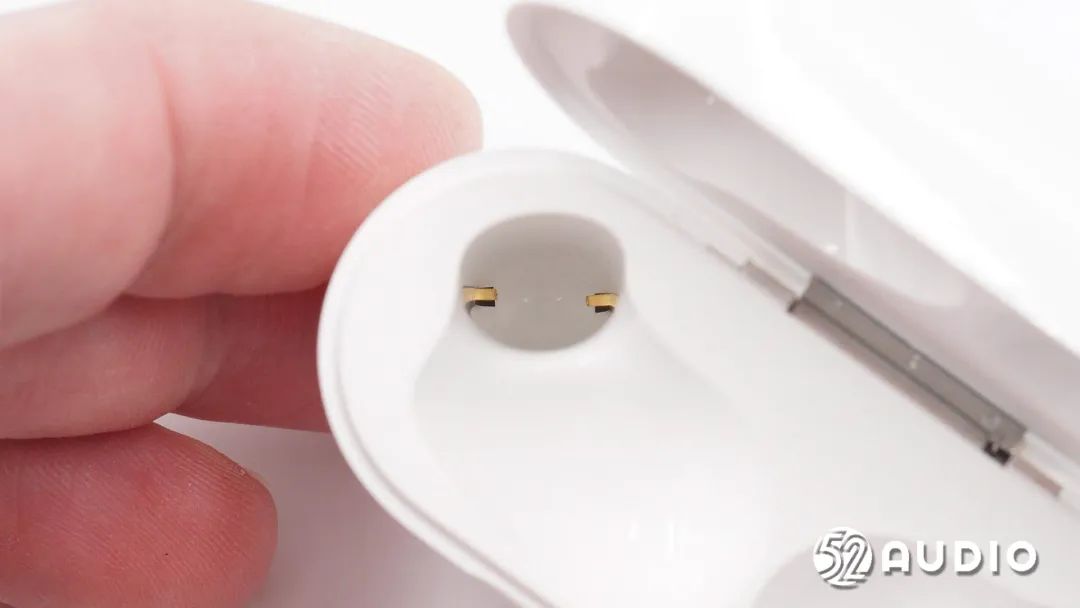

耳機柄座艙底部充電盒為耳機充電的金屬?gòu)椘貙憽?/span>

魅族POP Pro耳機外觀一覽，采用柄狀的入耳式設計，機身線條流暢，質感光滑圓潤。

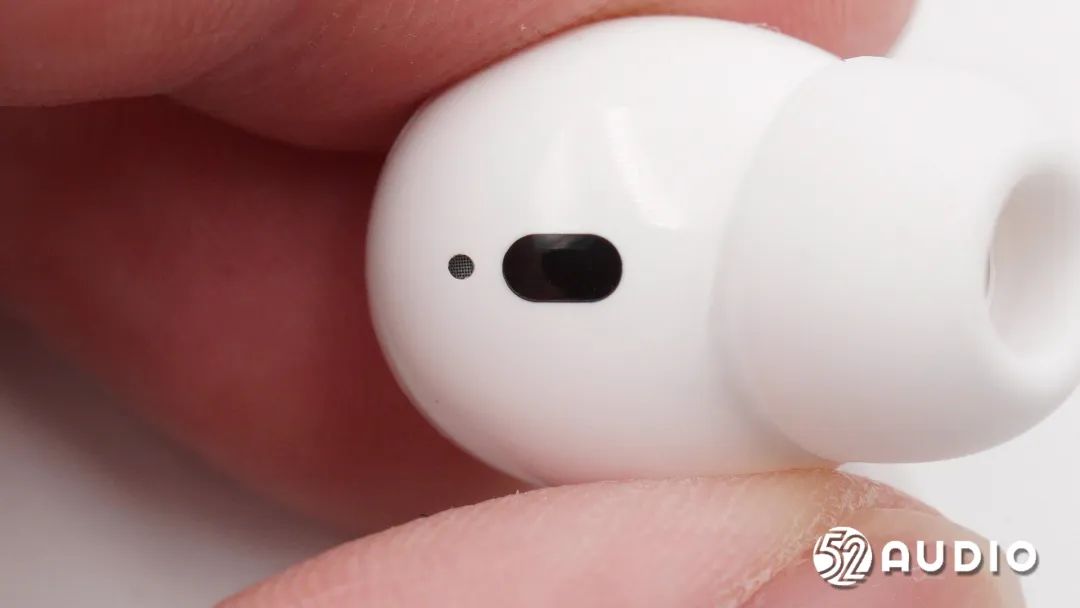

耳機柄設計扁平，背部設置有前饋降噪麥克風拾音孔，同時周圍也是觸控區域。

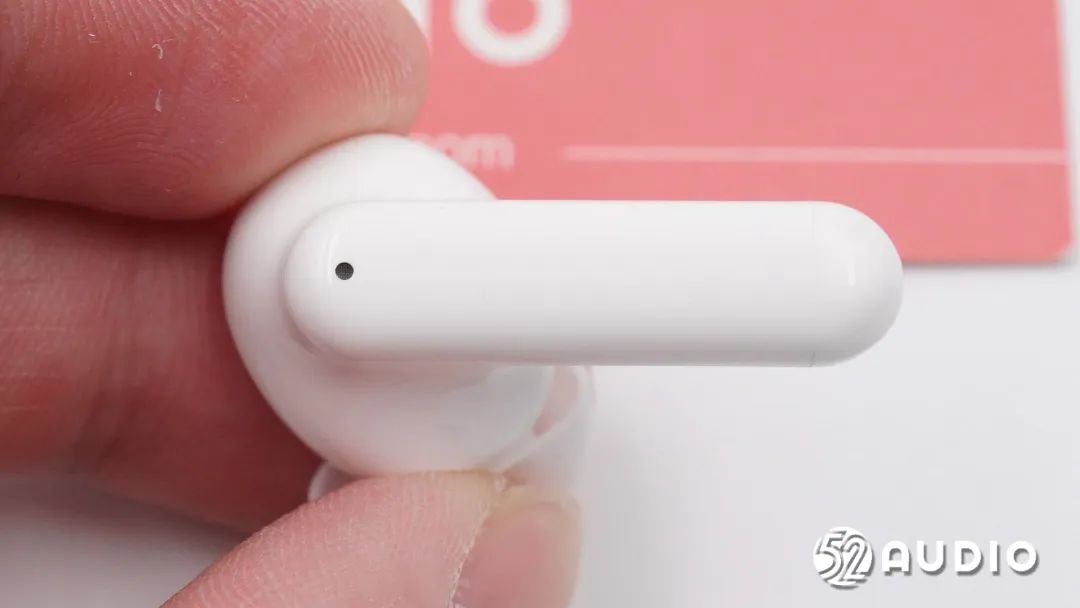

耳機柄底部通話拾音麥克風開孔特寫。

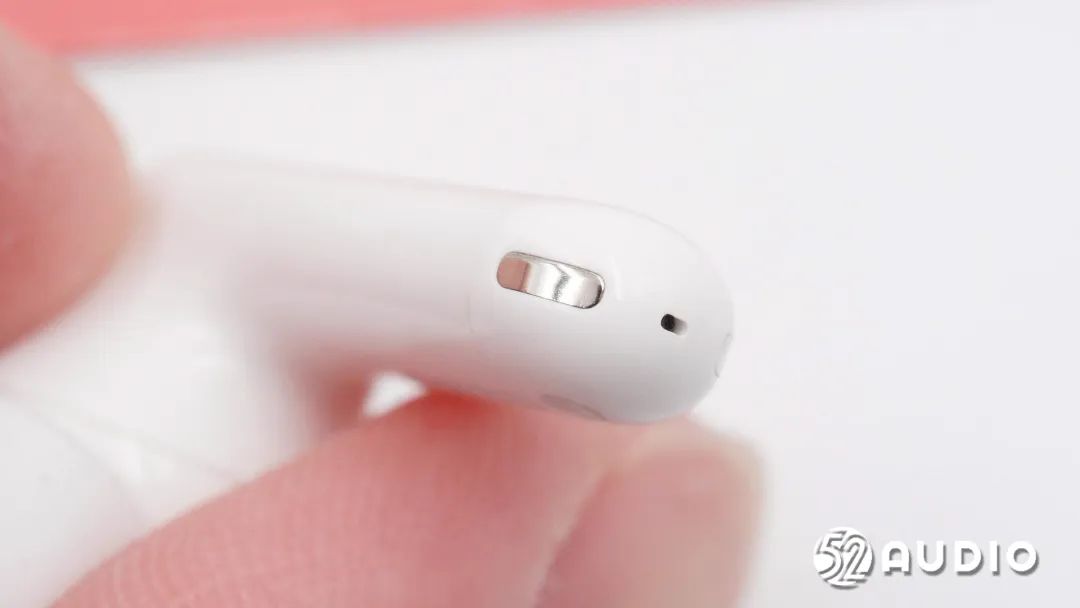

底部?jī)蓚?cè)設計金屬尾塞，用于充電盒為耳機充電。

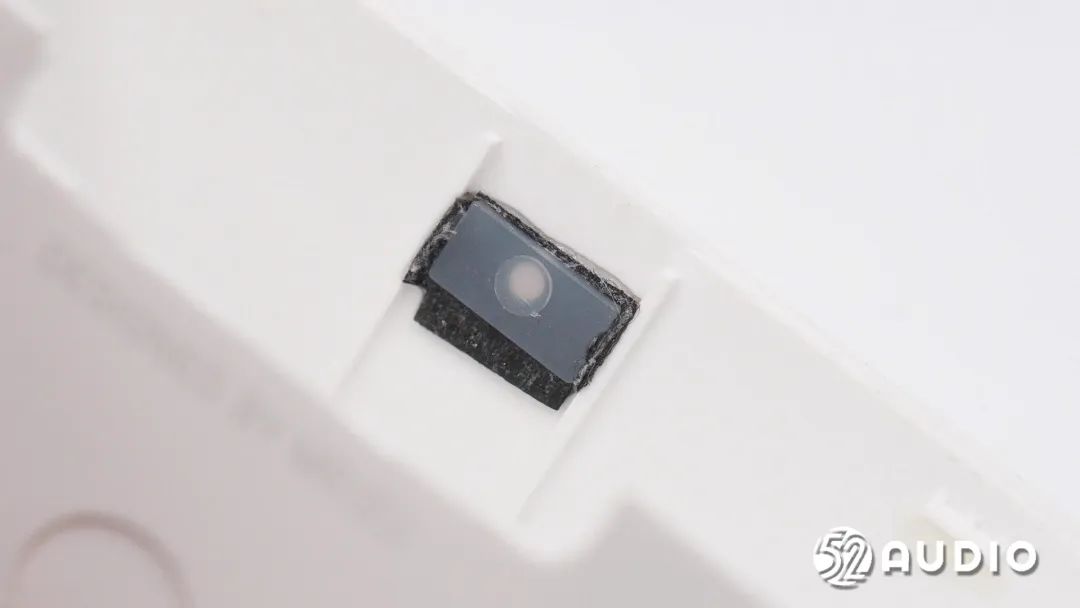

耳機內側搭載有光學傳感器，用于入耳檢測功能。旁邊是一顆小的泄壓孔。

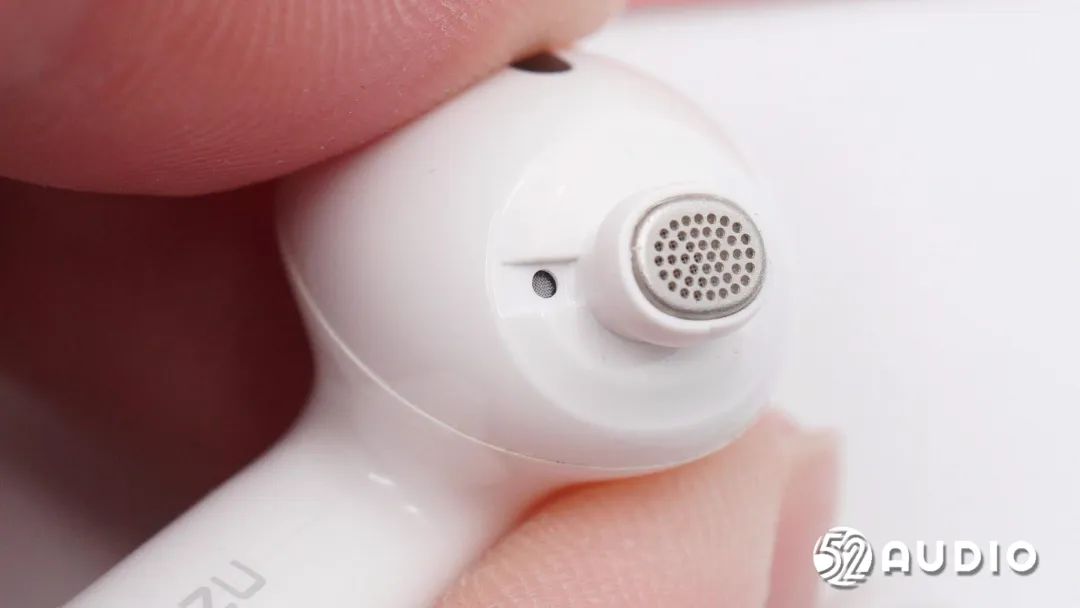

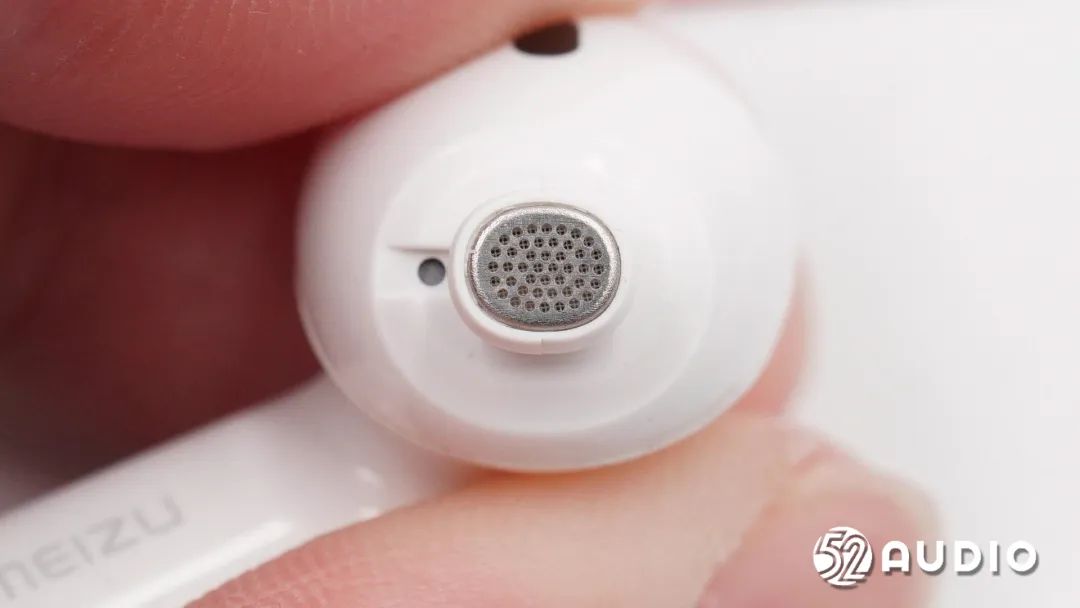

取掉耳塞，耳機出音嘴特寫，采用金屬網罩防護。內部設置有后饋降噪麥克風，用于拾取耳道內部環境噪音。

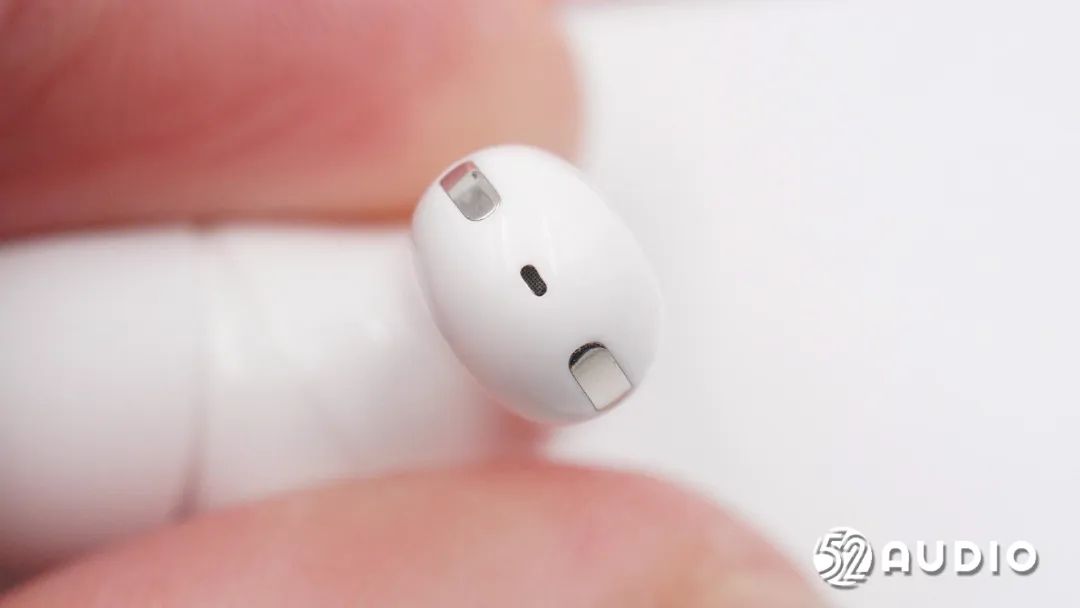

耳機調音孔特寫，用于保障音腔內空氣流通，提升聲學性能。

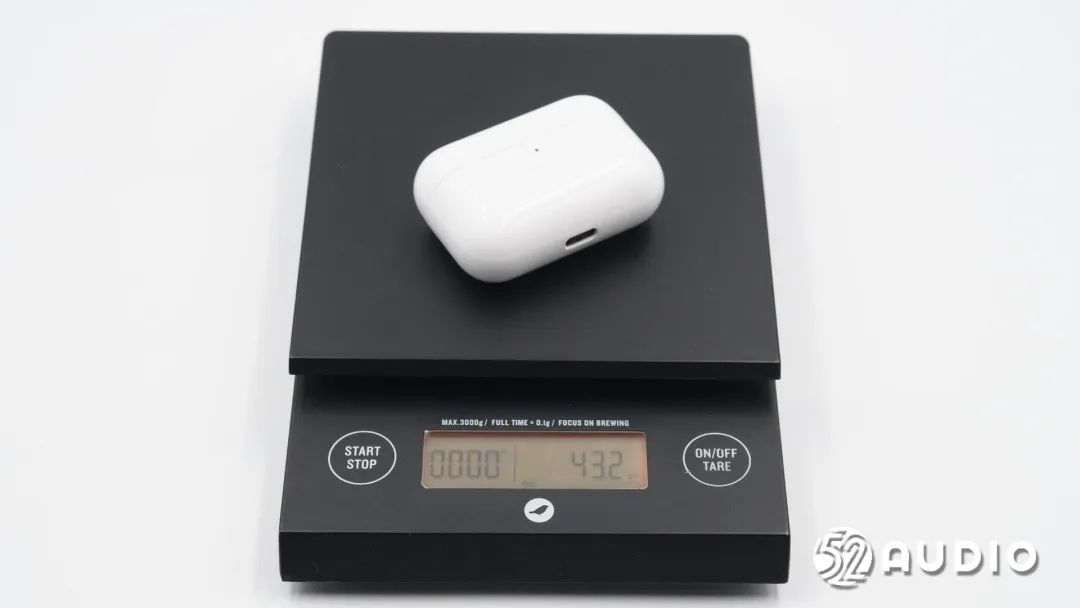

經我愛音頻網實測，魅族POP Pro真無線降噪耳機整體重量約為43.2g。

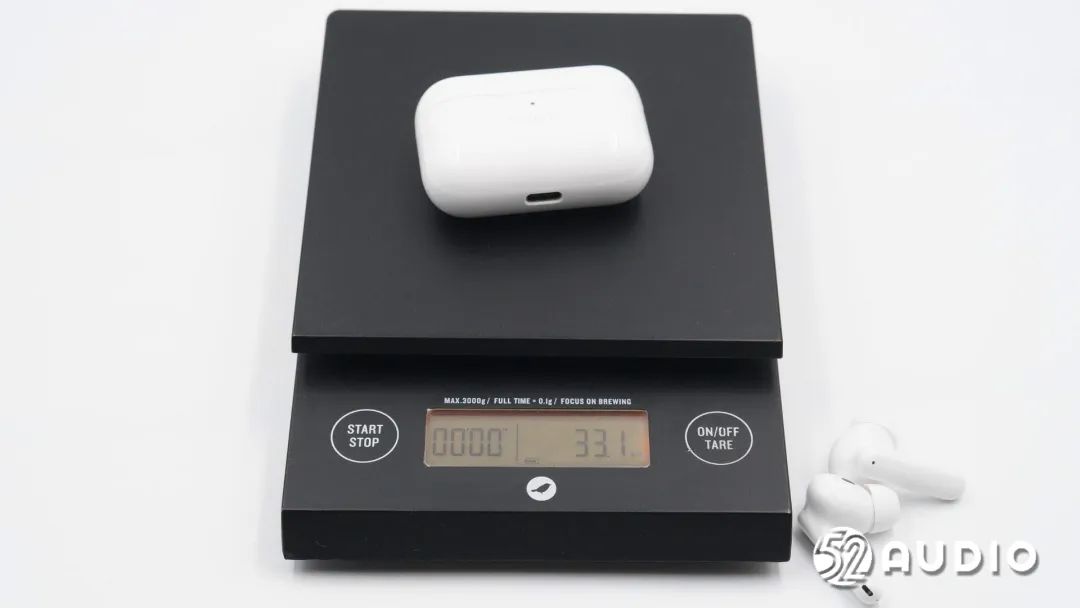

充電盒重量約為33.1g。

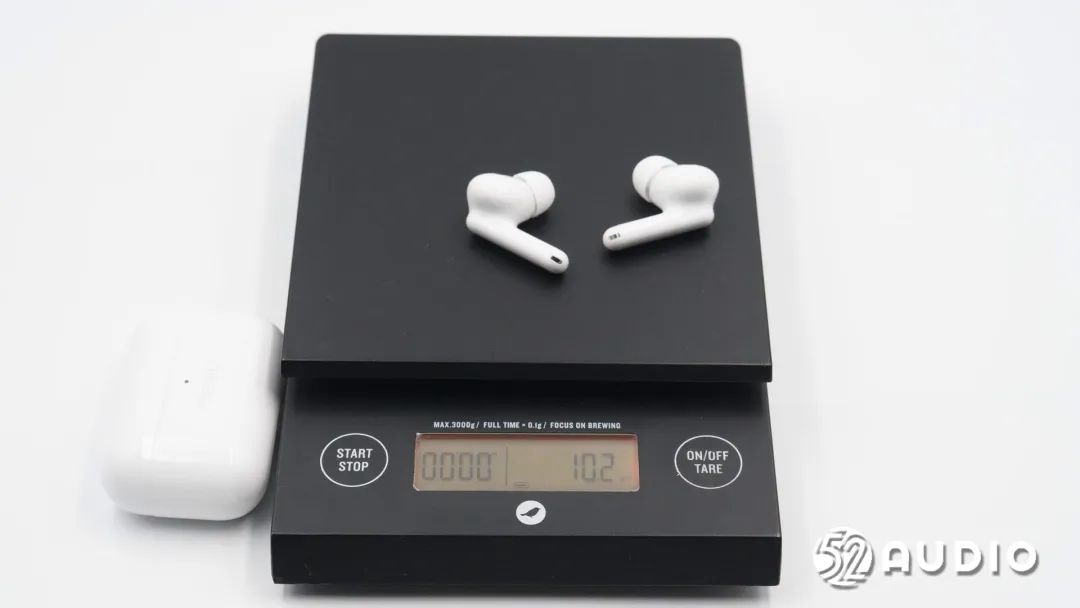

兩只耳機重量約為10.2g。

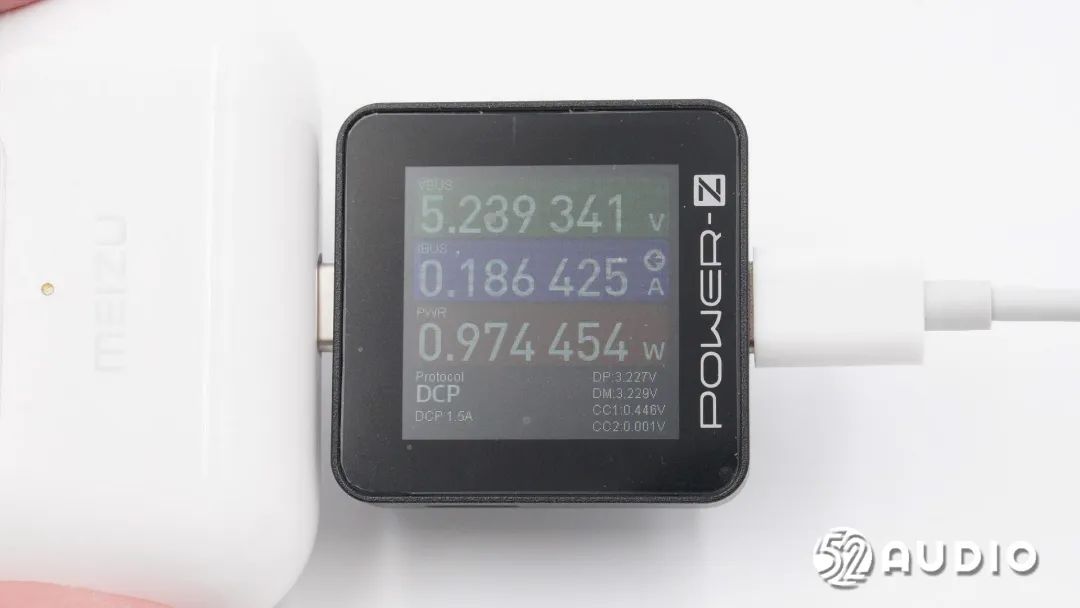

我愛音頻網采用CHARGERLAB POWER-Z KM002C對魅族POP Pro真無線降噪耳機進行有線充電測試，充電功率約為0.97W。

























二、魅族POP Pro真無線耳機拆解

從上文中我們了解了魅族POP Pro真無線降噪耳機的整體外觀設計，下面進入拆解部分，看看內部結構配置信息~

充電盒拆解

撬開充電盒，取出座艙結構。



充電盒外殼內側指示燈導光柱特寫。

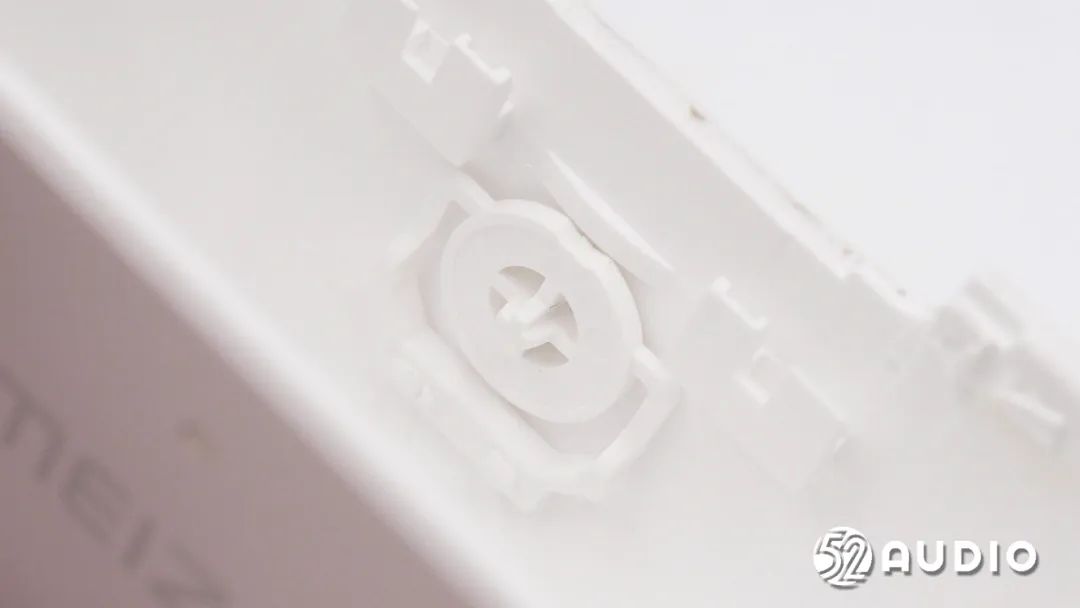

藍牙配對功能按鍵鍵帽結構特寫。

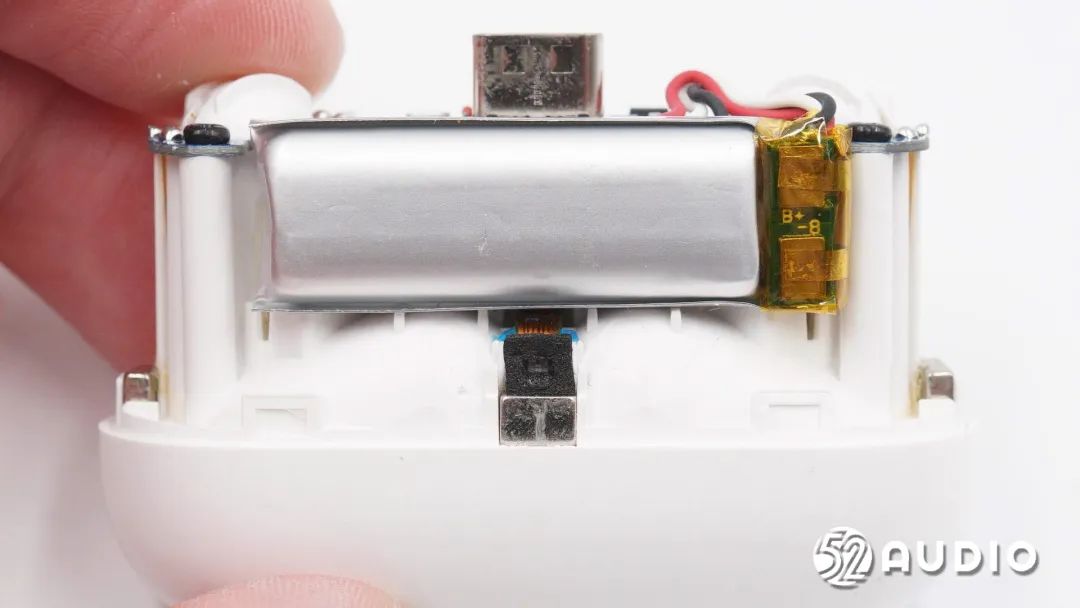

充電盒座艙一側結構一覽，設置有電池單元和指示燈。

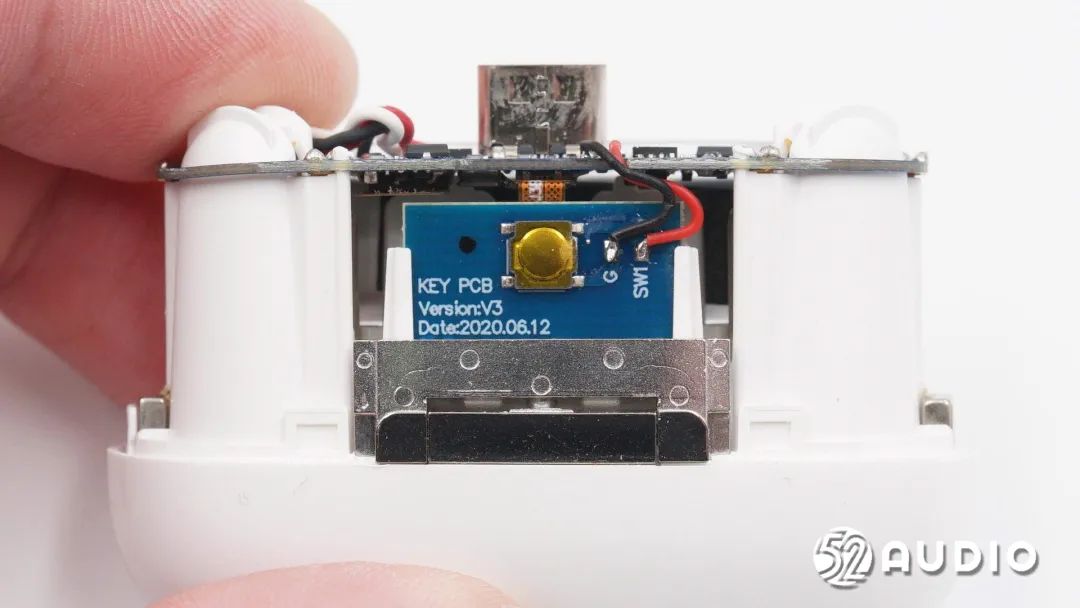

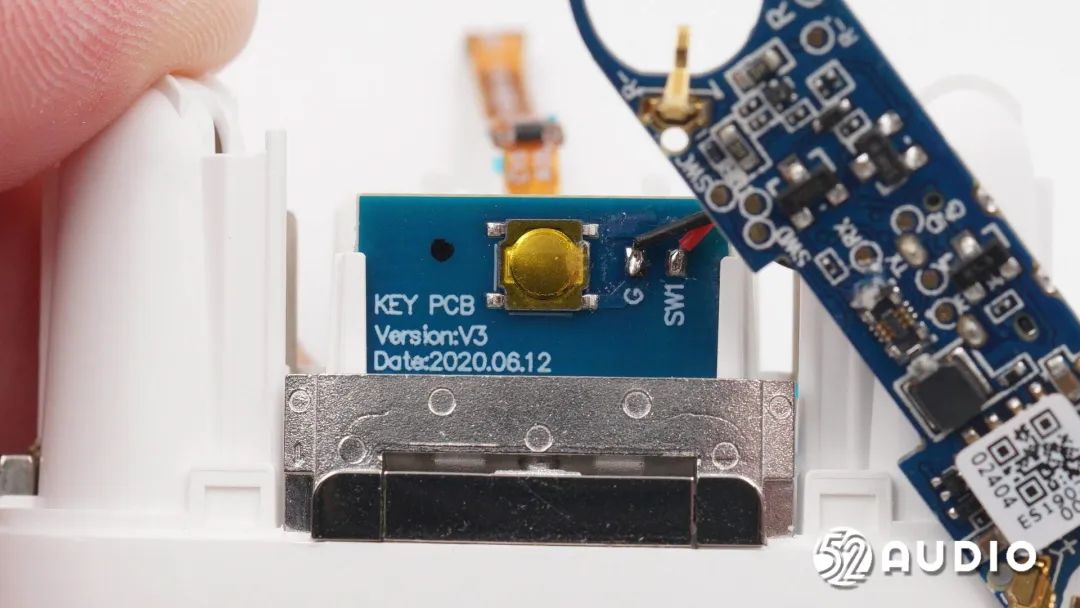

充電盒座艙另外一側結構一覽，設置有功能按鍵的PCB板，通過焊接的導線連接到主板。



充電盒主板位于座艙底部。









充電盒側邊用于吸附耳機的磁鐵特寫。

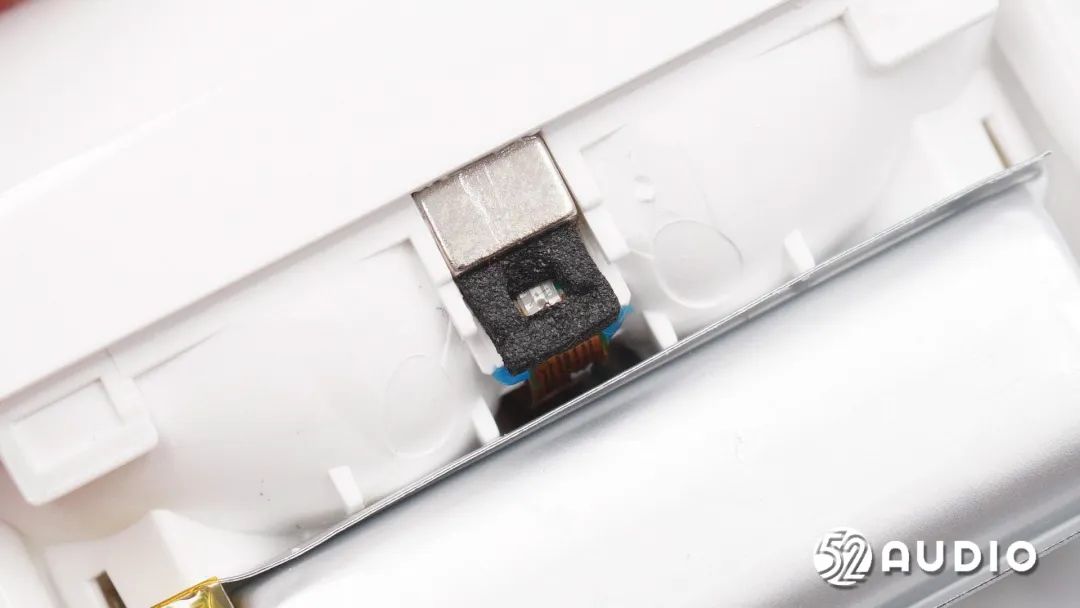

用于連接充電盒蓋的磁鐵和指示燈特寫。

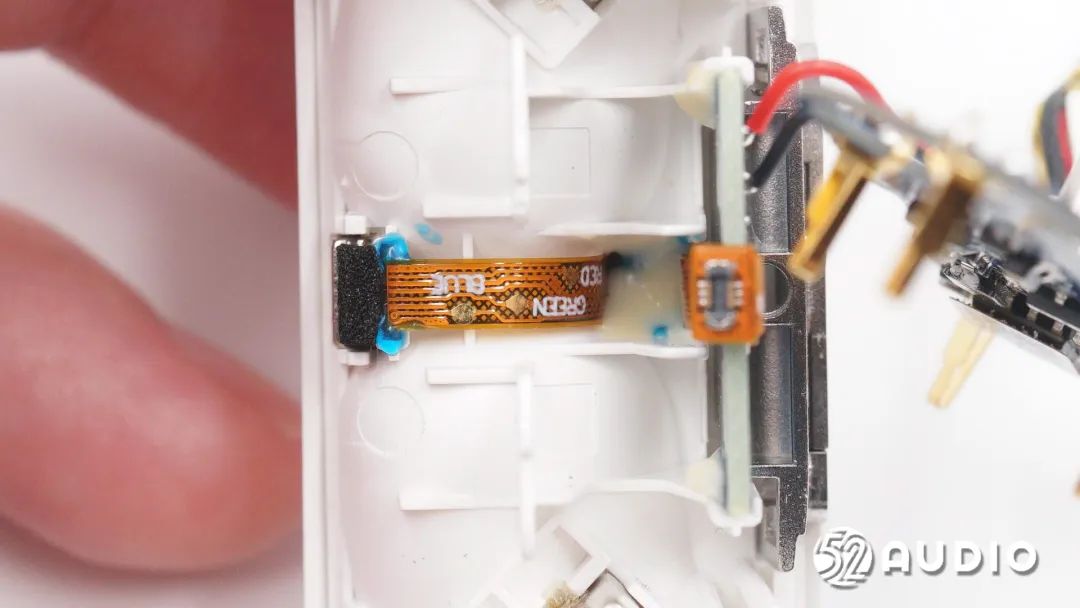

座艙底部設置有一條FPC排線，用于連接指示燈和霍爾元件。

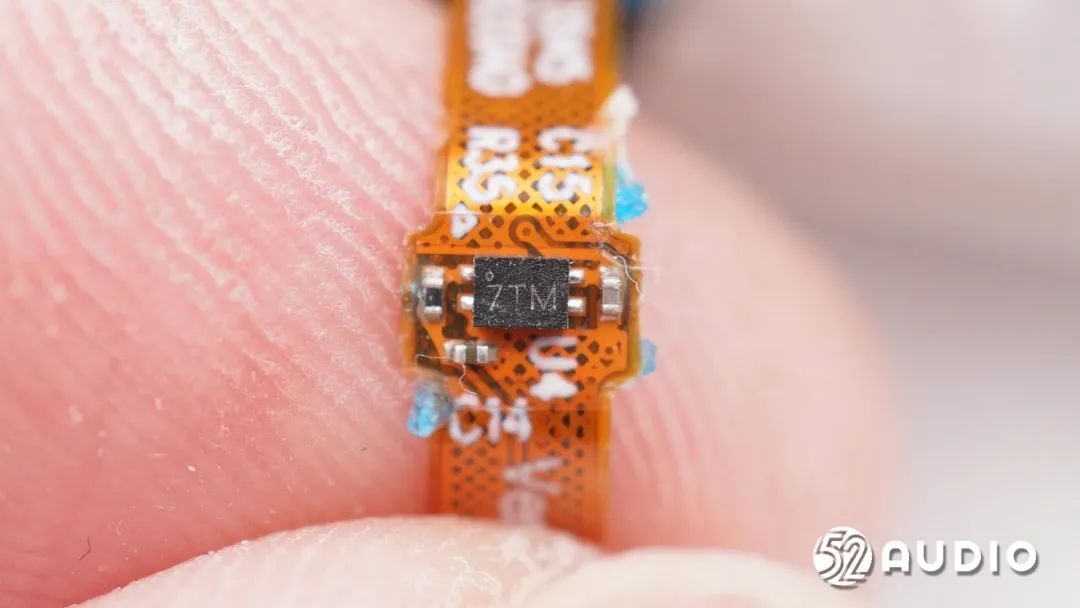

絲印7TM的霍爾元件，用于感知充電盒開啟/關閉時的磁場變化，進而通知充電盒MCU和耳機與已連接設備配對或斷開連接。



卸掉螺絲取掉主板和電池，PCB小板另外一側沒有元器件；座艙上還固定有兩塊磁鐵，用于更好的吸附固定耳機。



用于藍牙配對連接的微動按鍵特寫。

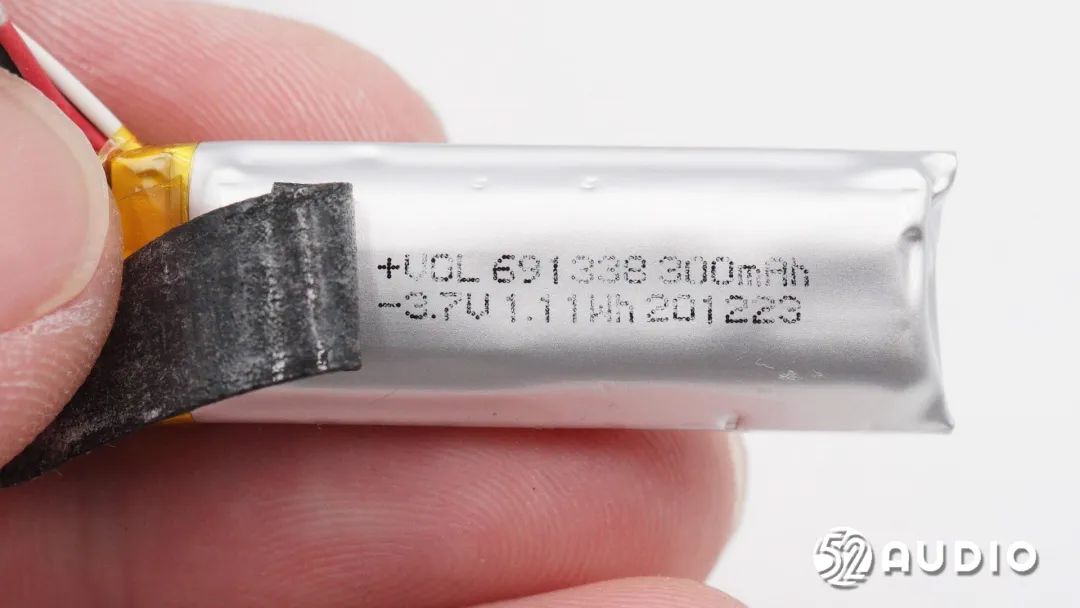

充電盒內鋰離子電池型號：VDL691338，額定容量：300mAh/1.11Wh，額定電壓：3.7V，來自VDL紫建電子。



電池配備有電路保護板，保護板上設置有鋰電保護IC和MOS管以及熱敏電阻。

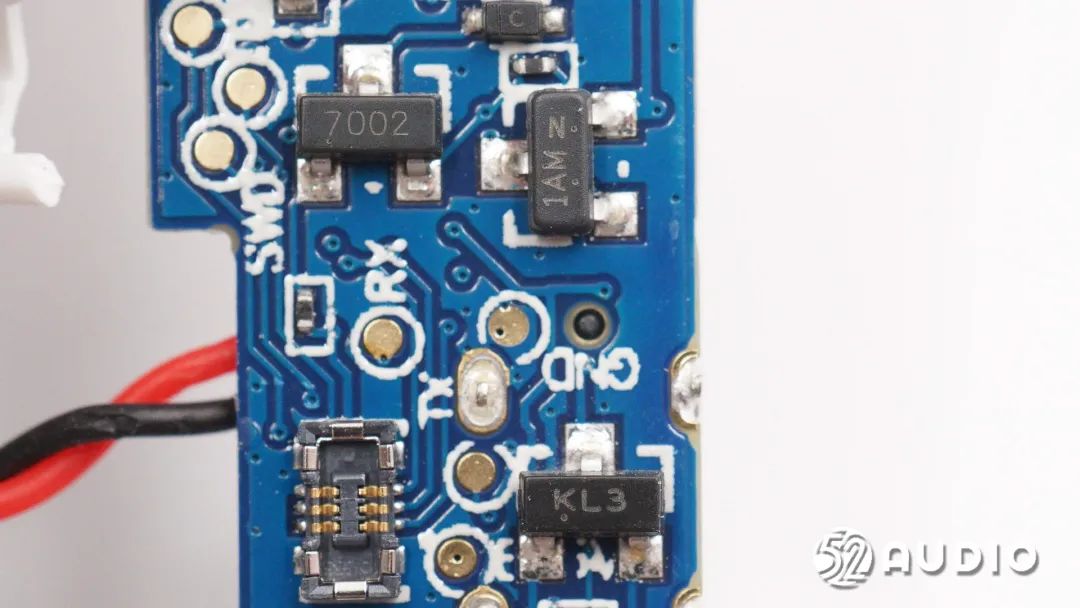

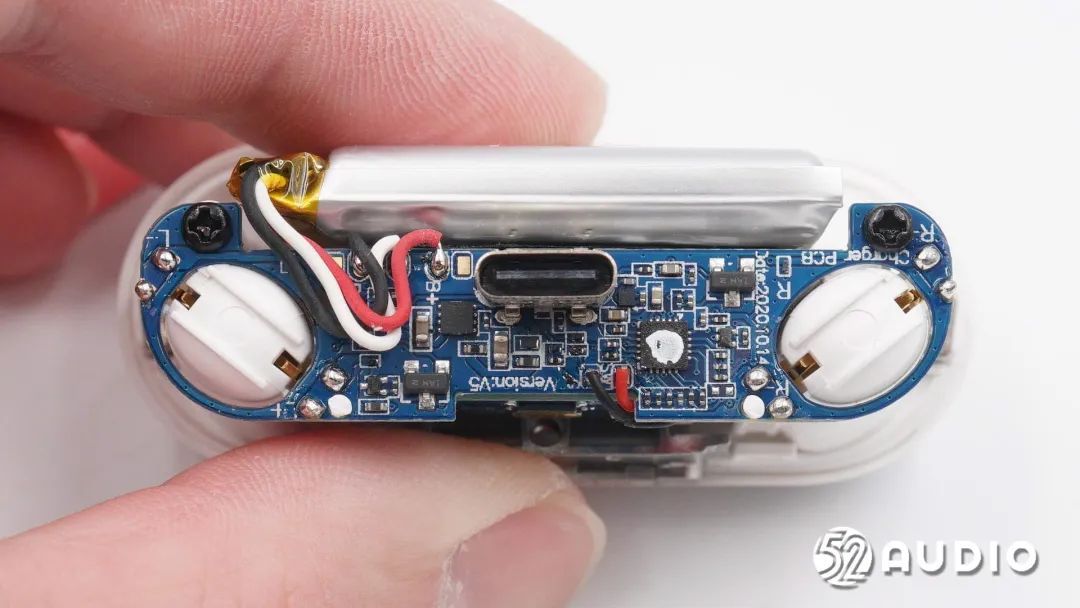

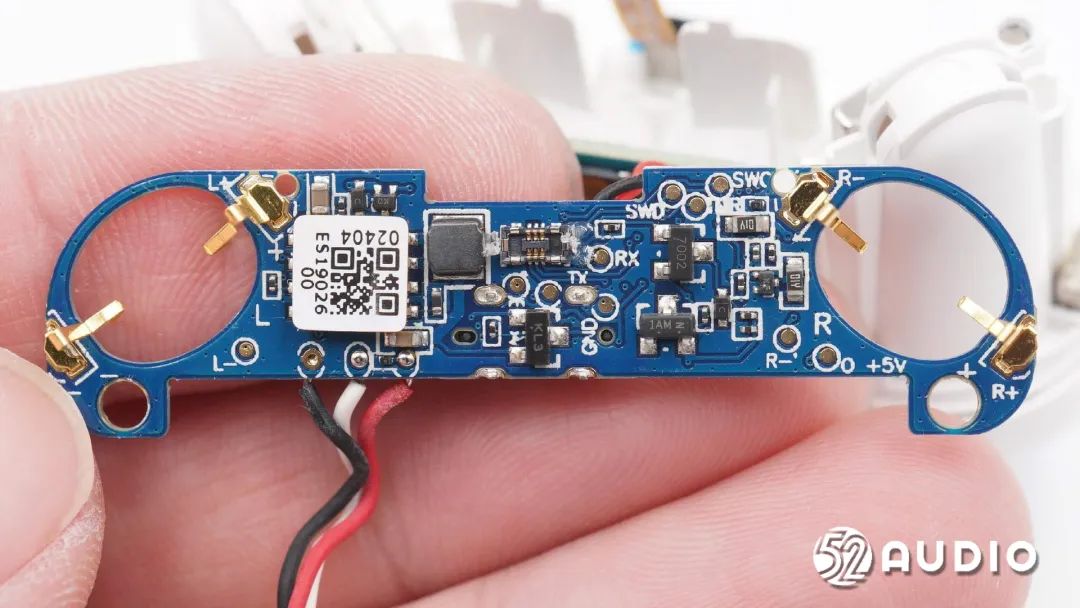

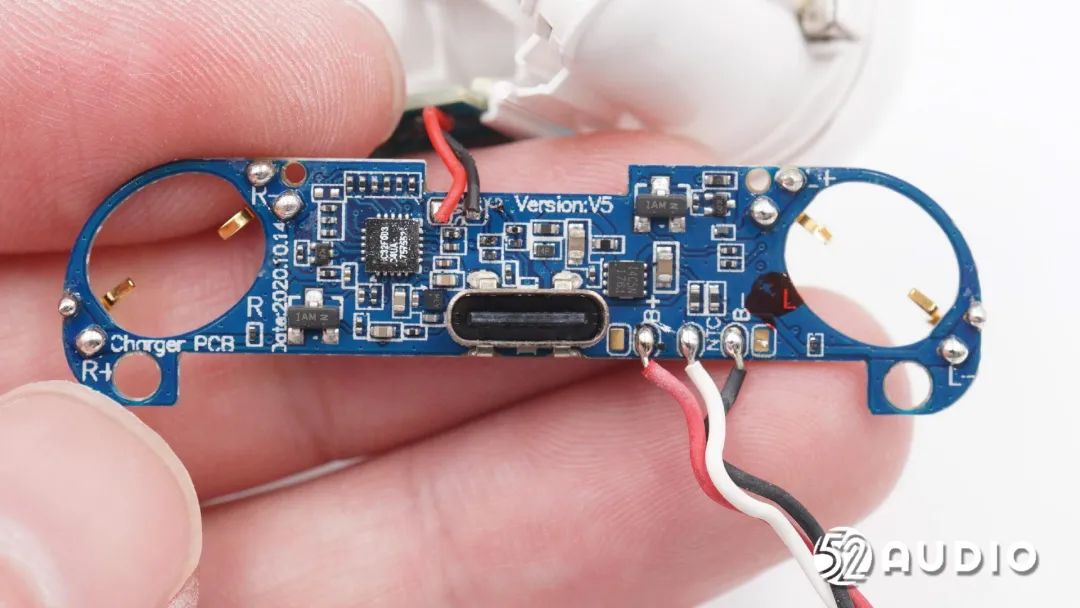

充電盒主板一側電路一覽。



充電盒主板另外一側電路一覽。

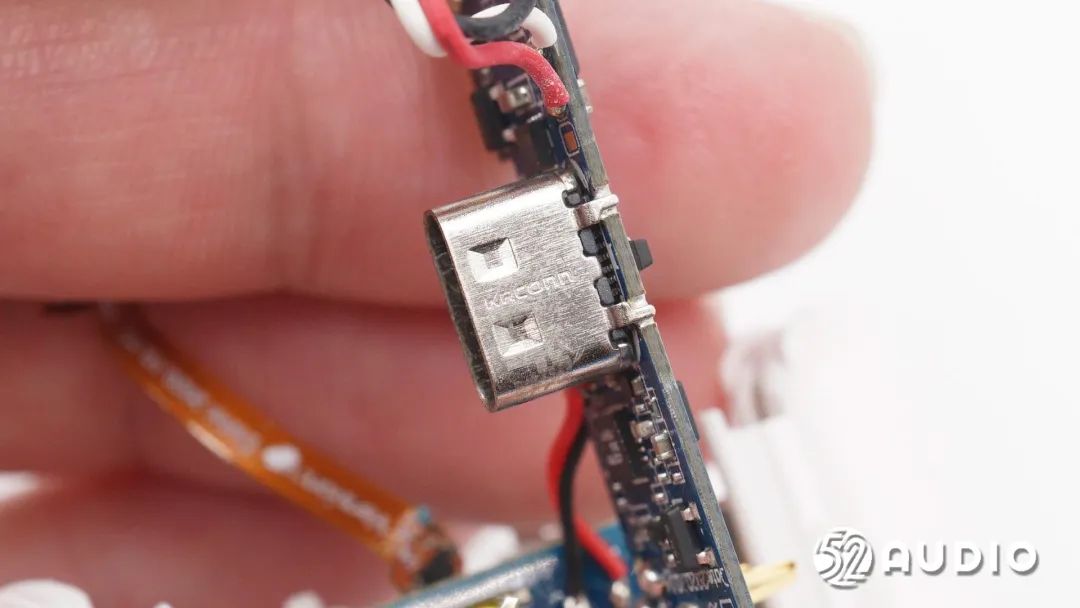

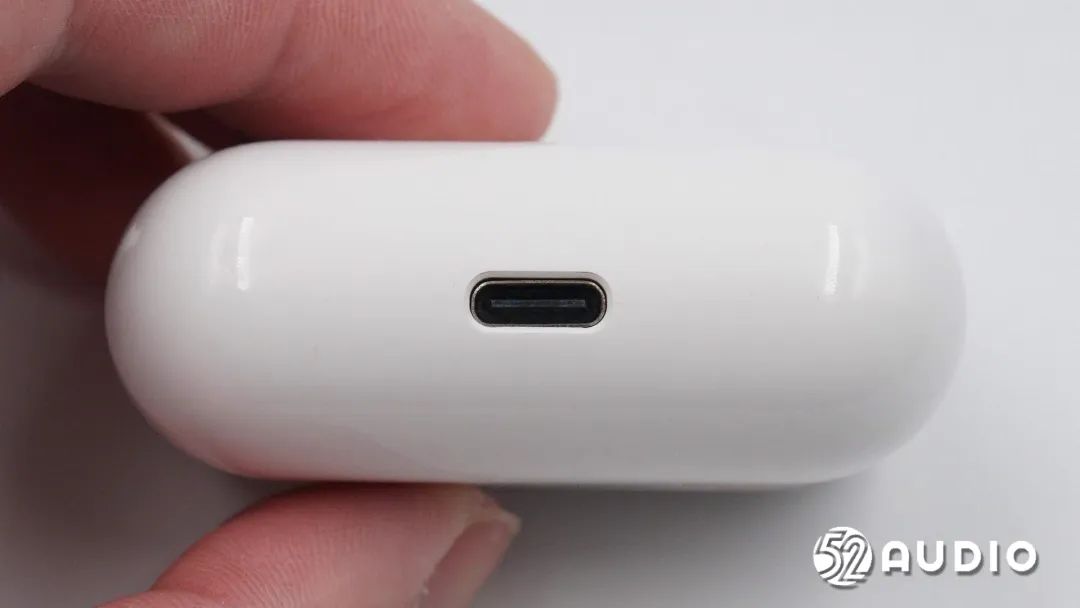

Type-C充電母座特寫，過孔焊接固定。

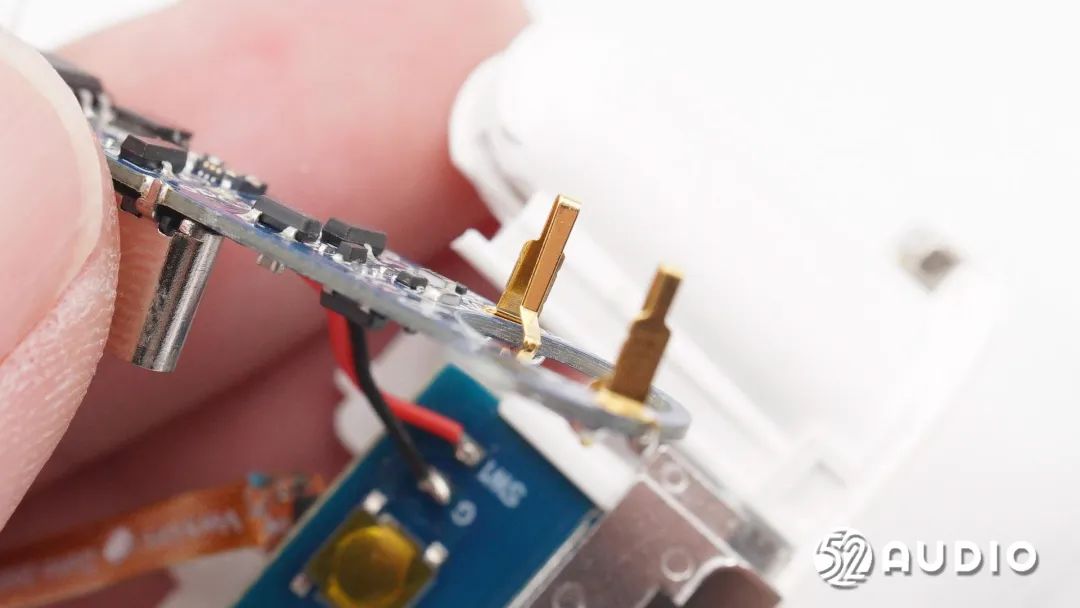

充電盒為耳機充電的金屬?gòu)椘貙懀?/span>

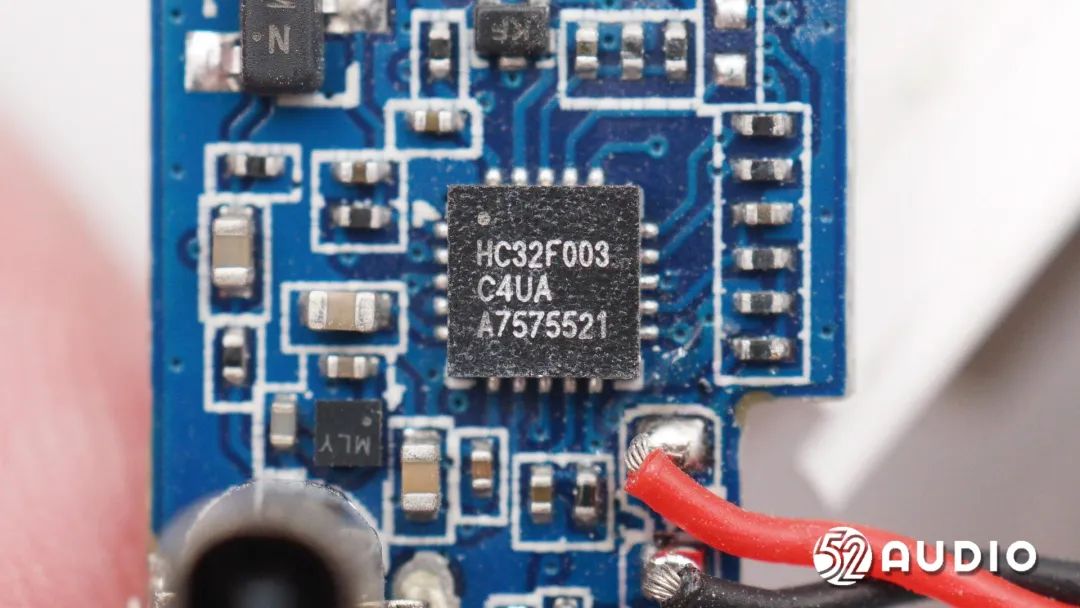

HDSC華大半導體HC32F003C4UA單片機，用于充電盒整機控制。HC32F003系列/HC32F005系列是低引腳數、寬電壓工作范圍的MCU。

集成12位1M SPS高精度SARADC以及集成了比較器、多路UART、SPI、I2C等豐富的通訊外設，具有高整合度、高抗干擾、高可靠性的特點。本產品內核采用Cortex-M0+內核，配合成熟的Keil&IAR調試開發軟件，支持C語言及匯編語言，匯編指令。

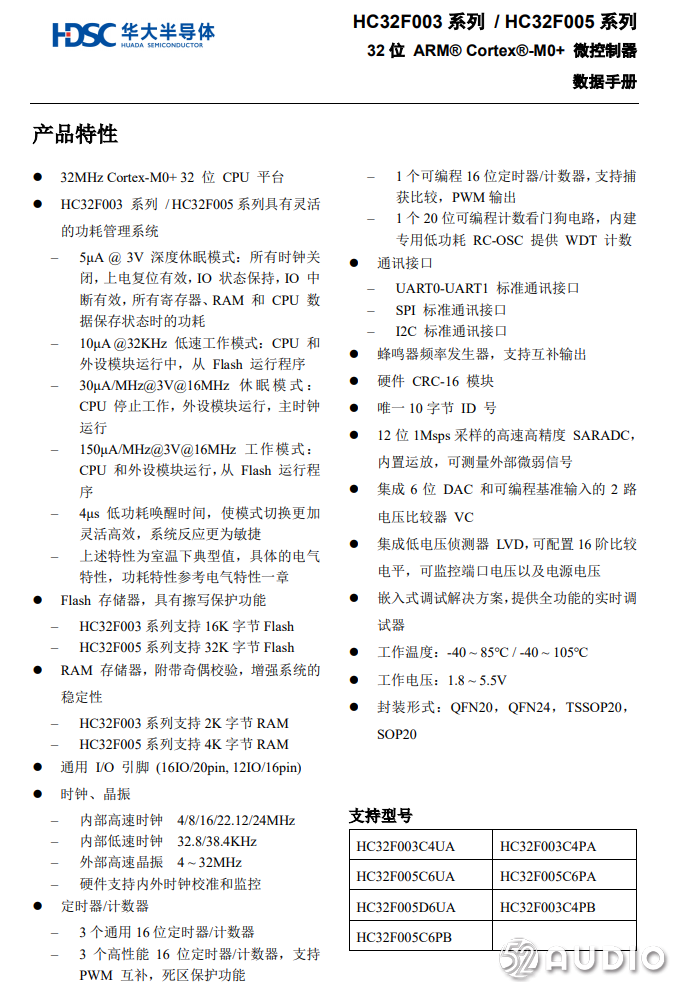

HDSC華大半導體 HC32F003C4UA詳細資料。

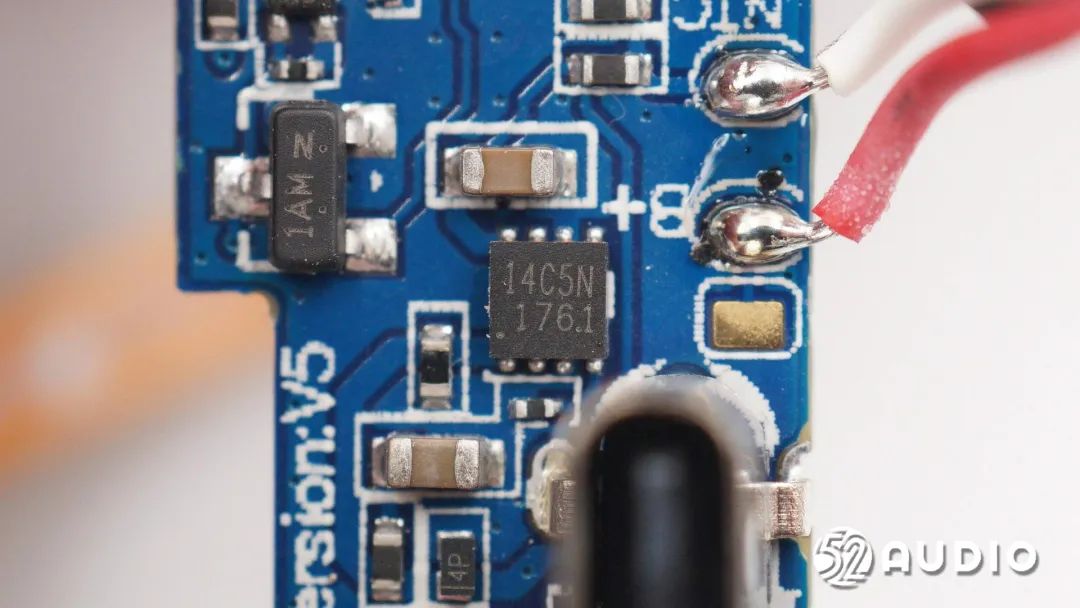

Prisemi芯導科技P14C5N為過壓過流保護芯片，P14C5N支持輸入過壓和欠壓保護，電路啟動后的過流保護。當輸入電壓超過輸入過壓保護閾值時，器件會關閉內置的MOSFET斷開輸入和輸出的連接。



Prisemi芯導科技 P14C5N支持最高30V輸入電壓，支持3A輸出電流。內置55mΩ導阻開關管，具有50ns超快過壓響應時間，支持可編程的過電流保護，過壓保護支持4.5-16V范圍，可使用外部分壓電阻設置，或?qū)㈦妷涸O(shè)定引腳接地，使用固定6.8V過壓保護。同時芯片還內置過熱保護功能，支持控制引腳控制開關。



Prisemi芯導科技 P14C5N支持手持和便攜設備以及電腦外設，USB設備等應用，為這些設備提供可靠的過壓保護和過流保護，防止過壓燒毀設備或者過流燒毀接口，提升用戶使用體驗并降低售后概率。P14C5N采用小巧的DFN2*2-8L封裝，滿足小體積應用。



據我愛音頻網拆解了解到，包括小米、OPPO、一加、聲闊、小度、黑鯊、魔聲等品牌旗下的多款TWS耳機產品已大量采用了芯導科技電源管理類芯片。

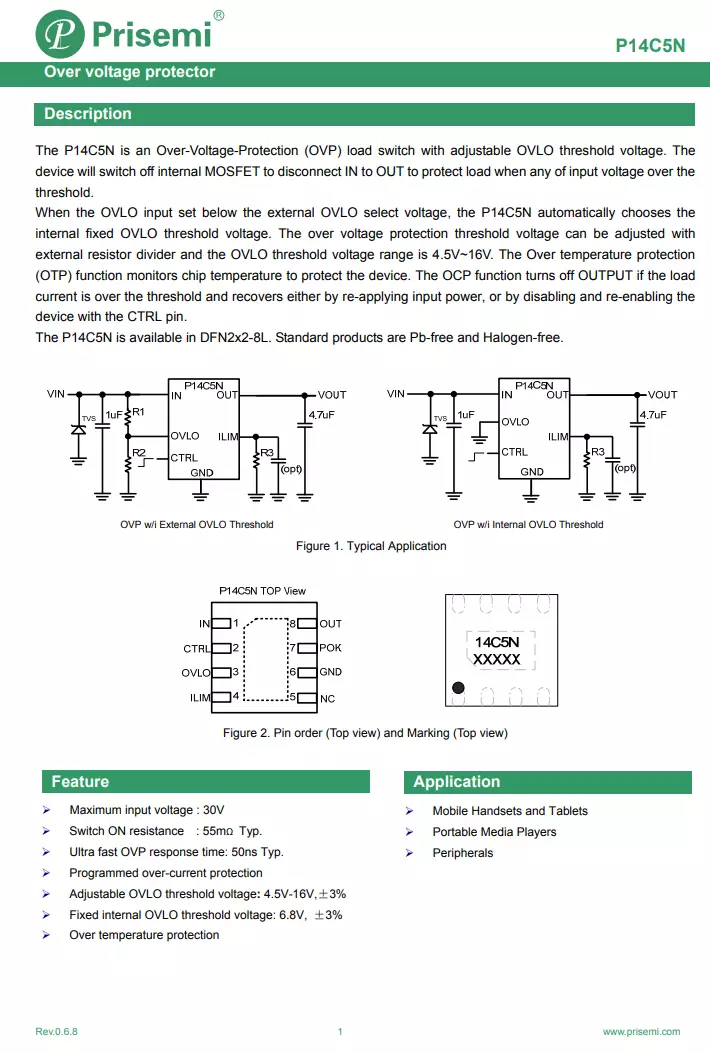

Prisemi芯導P14C5N詳細資料圖。

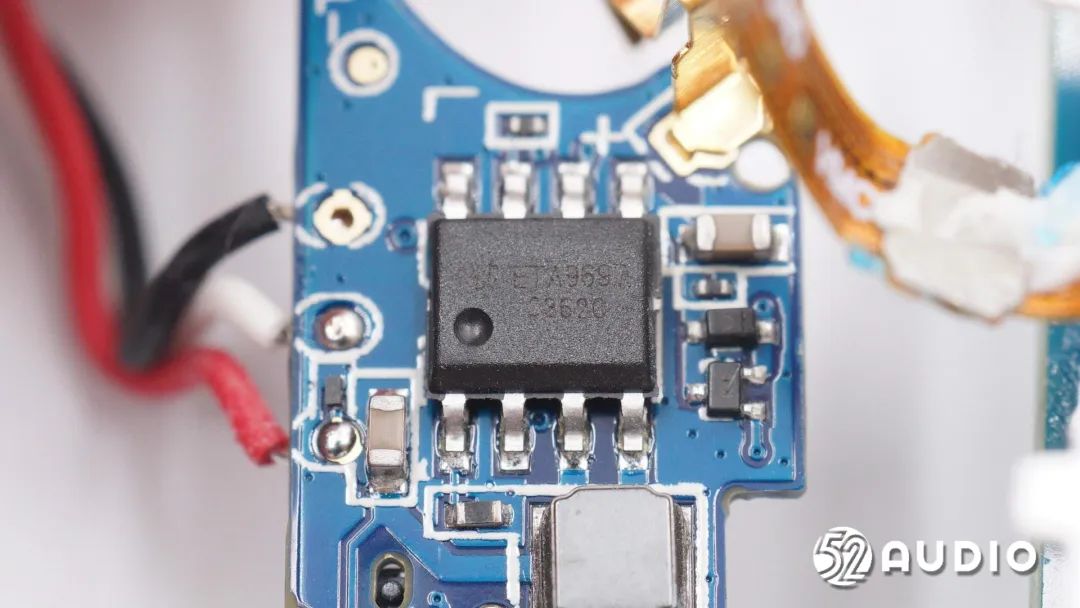

ETA鈺泰半導體ETA9697電源管理芯片， 是一顆專門針對低功耗，高性能設計的藍牙充電盒充放二合一解決方案，負責充電盒內置電池的充放電管理。



ETA9697采用ESOP8封裝，集成了16V耐壓的線性充電器和5V同步升壓變換器；5V升壓常開，功耗低至1.7uA，可支持0.4A最大升壓輸出，且可以通過控制ENBST引腳，來開關5V輸出；內置1.4MHz的開關頻率，可以使用小體積的2.2uH電感器，是理想的藍牙充電倉二合一解決方案。



據我愛音頻網拆解了解到，目前已有華為、小米、榮耀、一加、漫步者、Redmi、紅魔、realme、萬魔、聲闊、綠聯、紫米、倍思等眾多品牌旗下的音頻產品采用了鈺泰半導體的電源管理芯片。

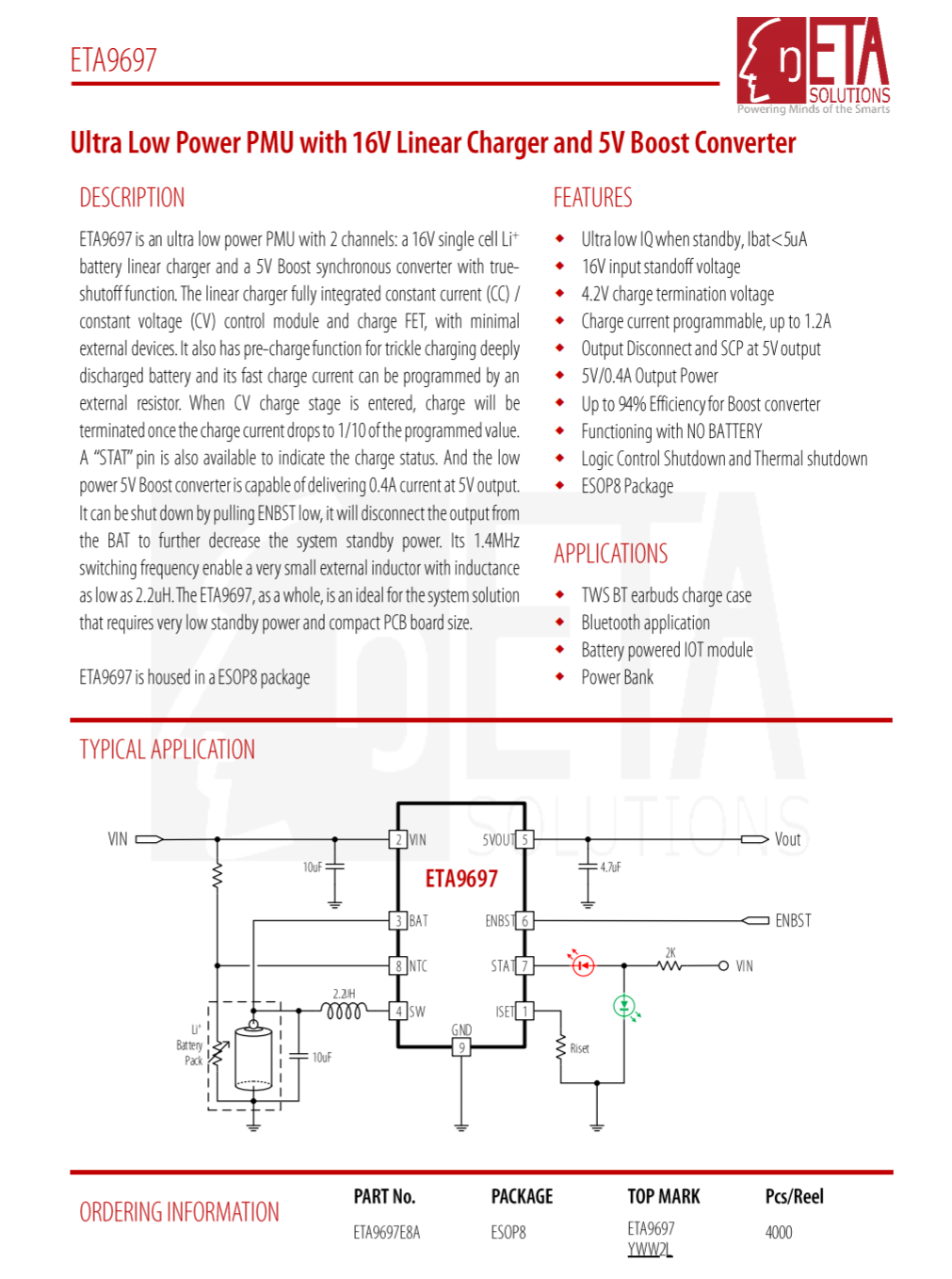

ETA鈺泰半導體ETA9697詳細資料圖。







主板電路上的三顆三極管特寫。





























耳機拆解

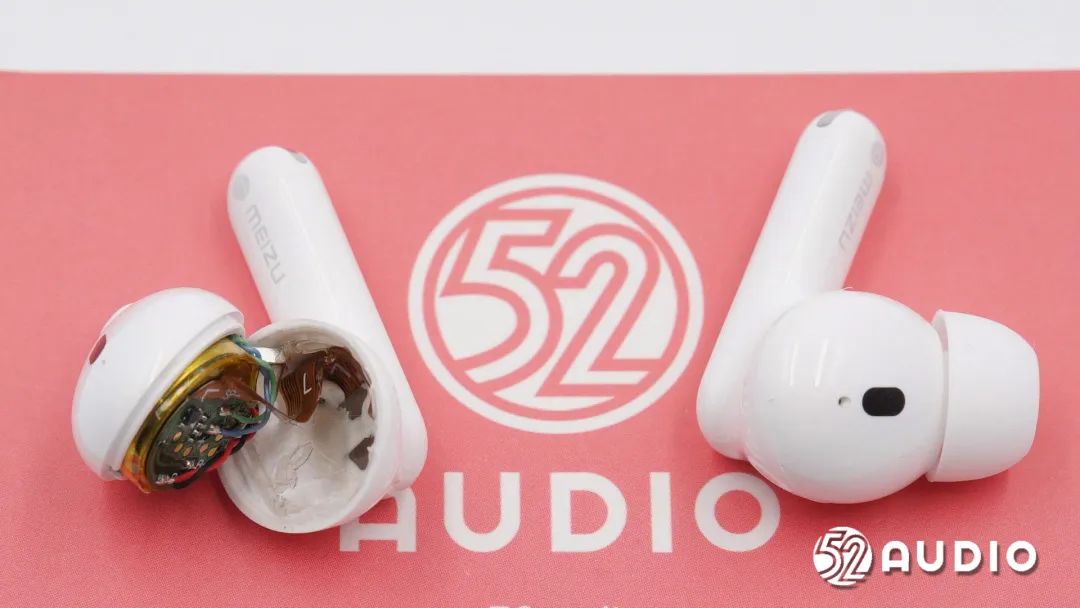

進入耳機拆解部分，沿合模線撬開腔體。

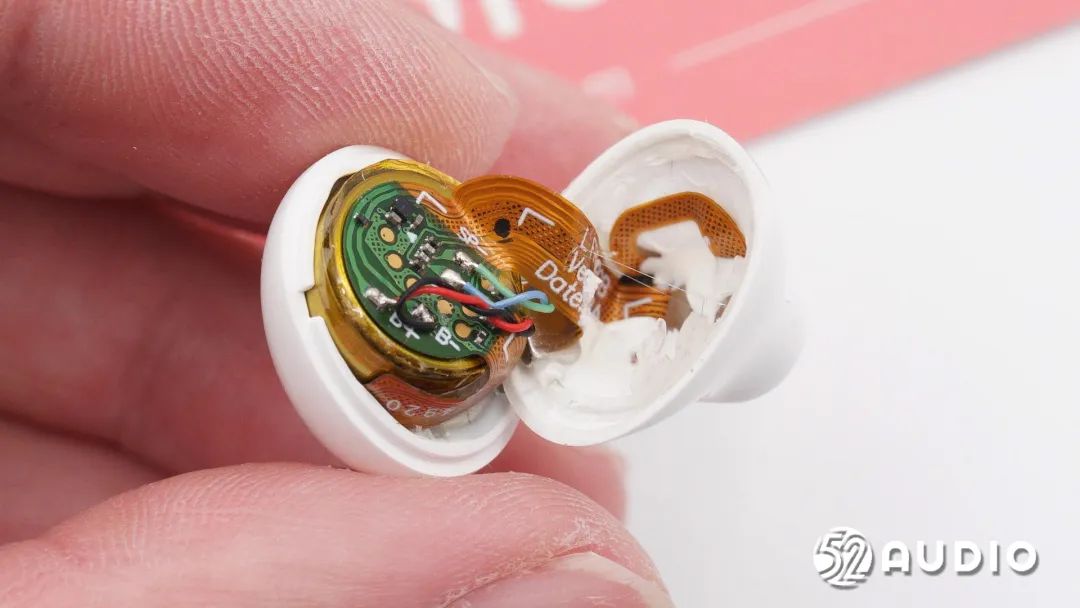

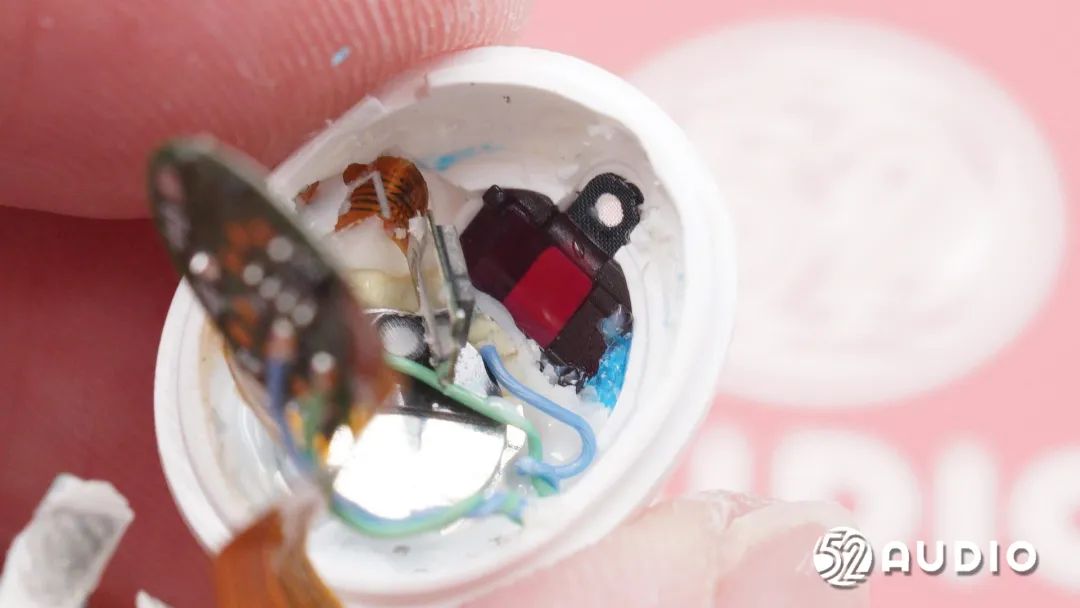

耳機頭內部組件通過排線連接到耳機柄內主板，電池上方貼有一片圓形小板。

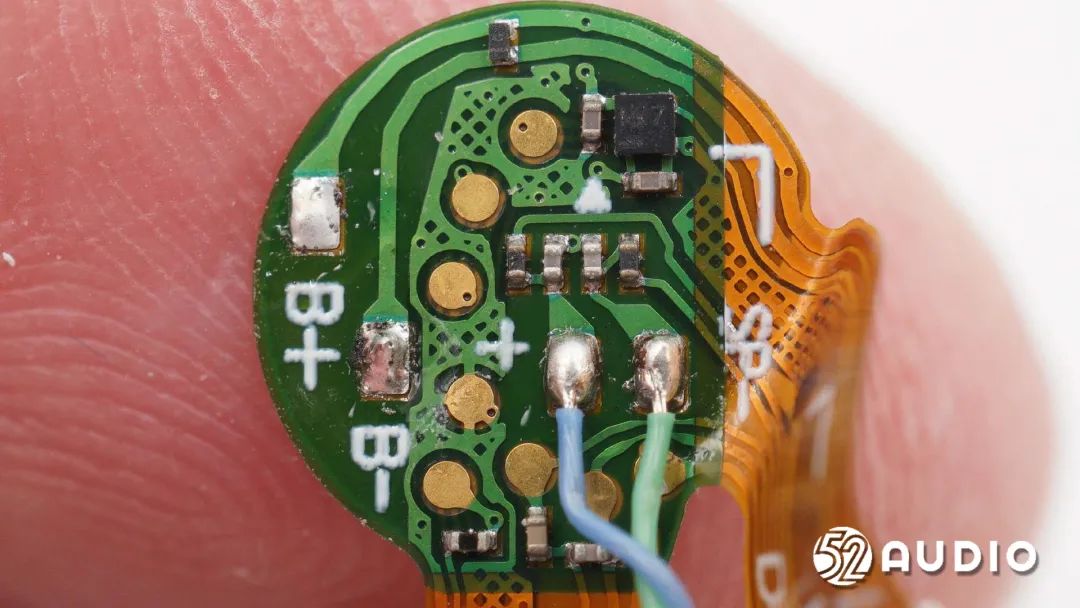

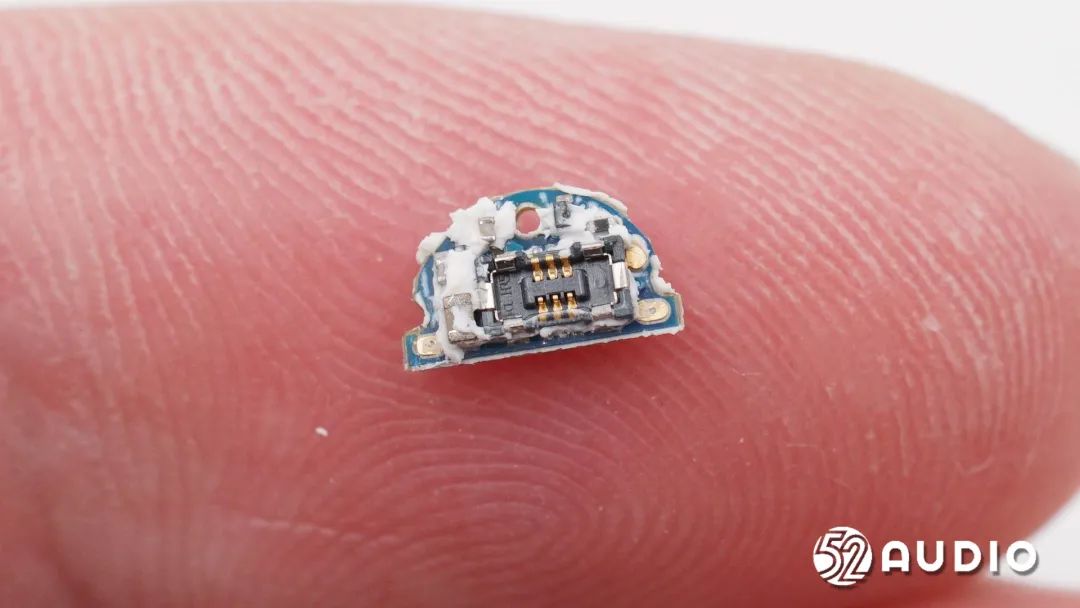

小板通過膠水固定在電池上。

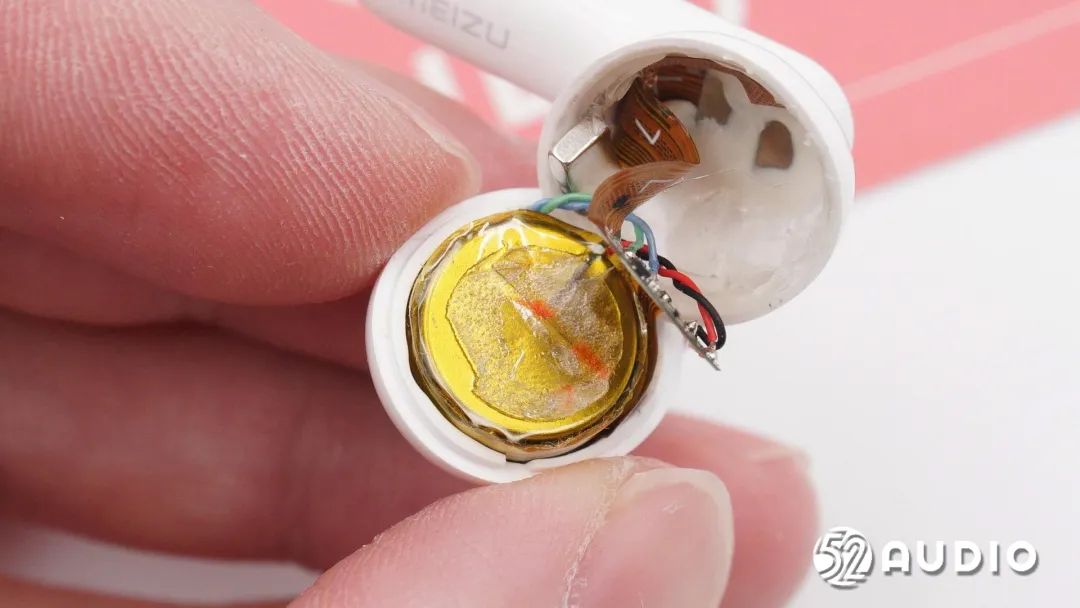

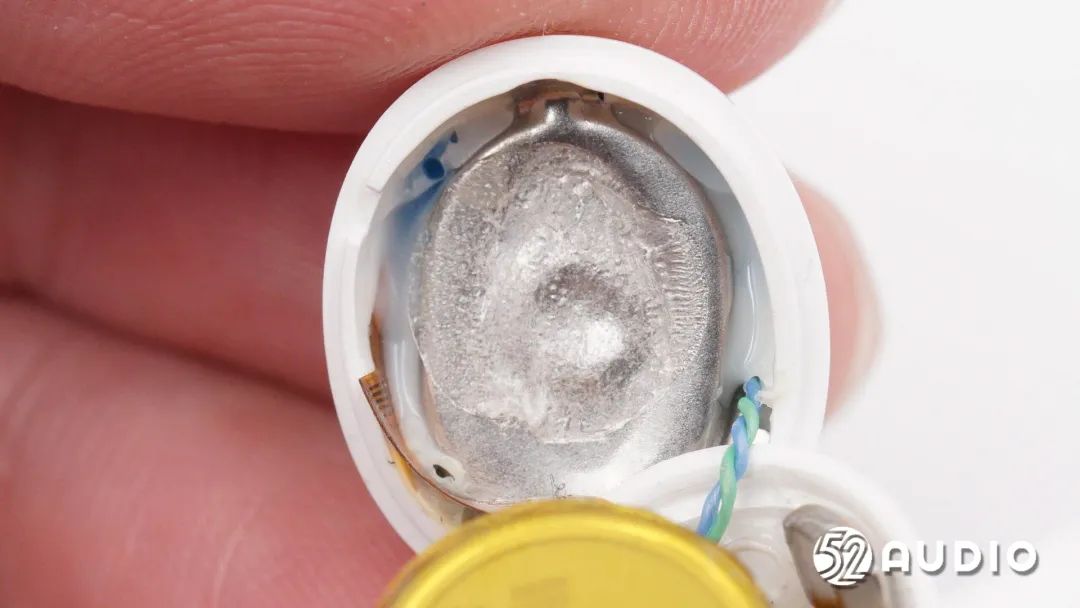

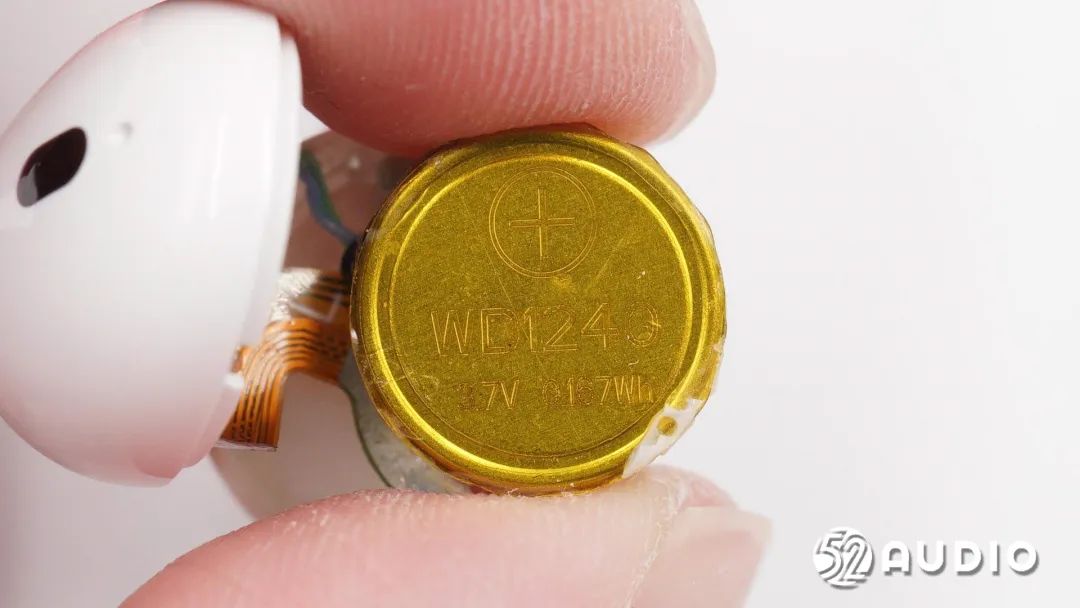

耳機內采用了型號WD1240的鋼殼扣式電池，電壓：3.7V，容量：0.167Wh。

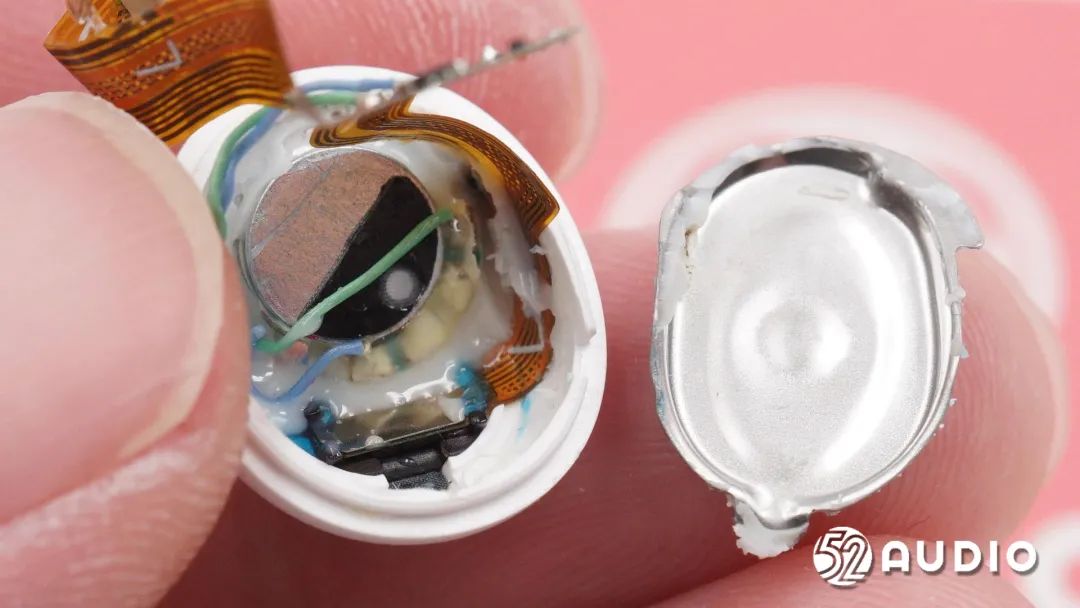

取出電池，前腔內部還設置有金屬蓋板隔離，用于降低干擾，提升聲學性能。

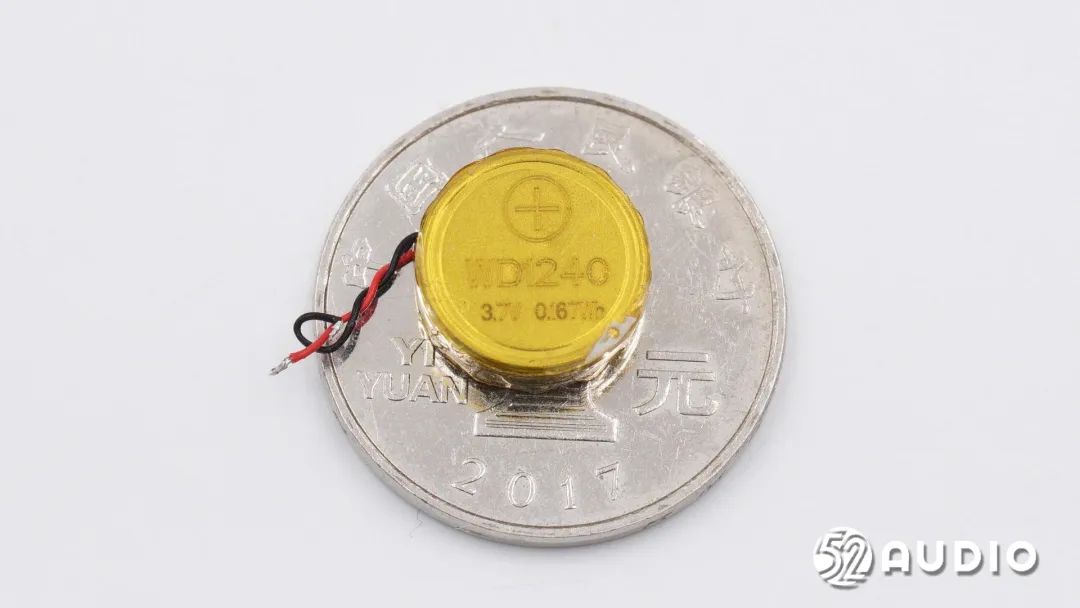

鋼殼扣式電池與一元硬幣大小對比。

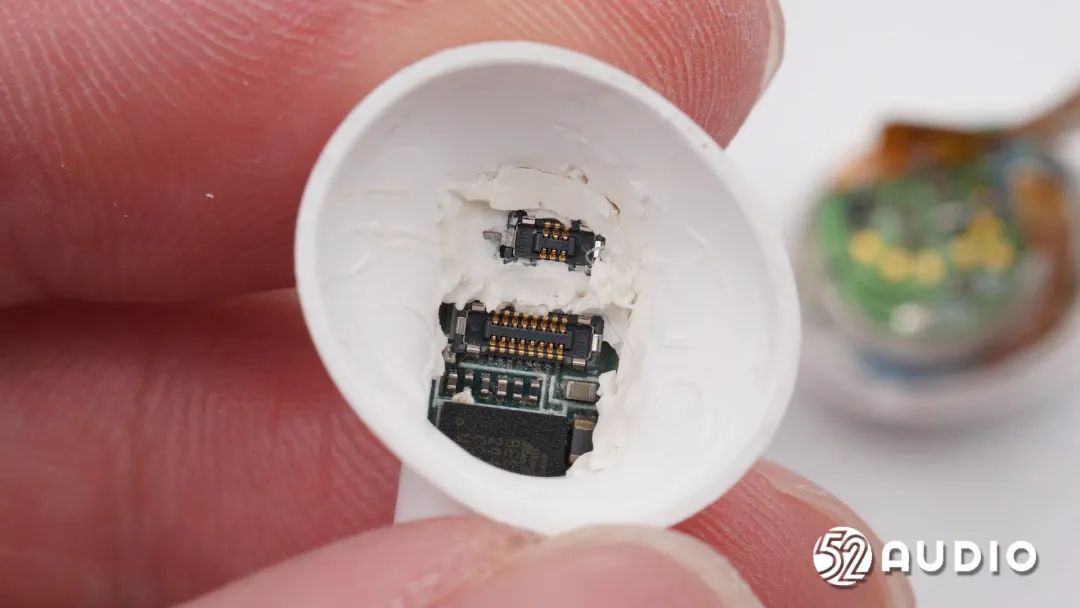

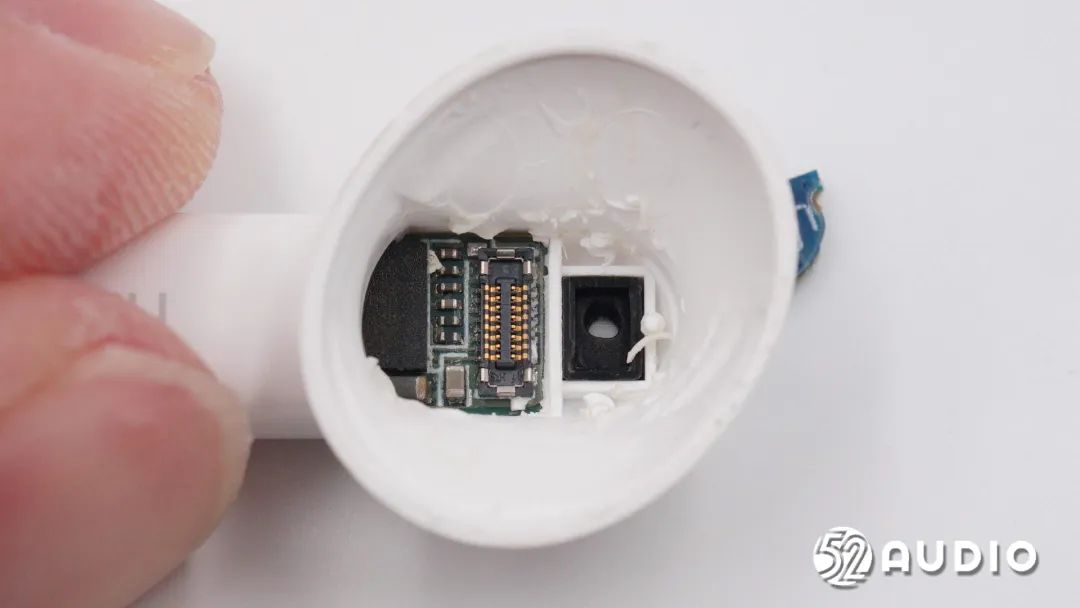

后腔內部結構一覽，排線通過BTB連接器連接到主板，并設置有大量膠水密封。



挑開BTB連接器，刮掉密封膠水，后腔底部設置有主板和前饋麥克風小板。



取出麥克風小板，腔體內設置有密封橡膠罩，提升收音性能。



前饋麥克風小板一側設置有用于連接主板的BTB連接器母座。

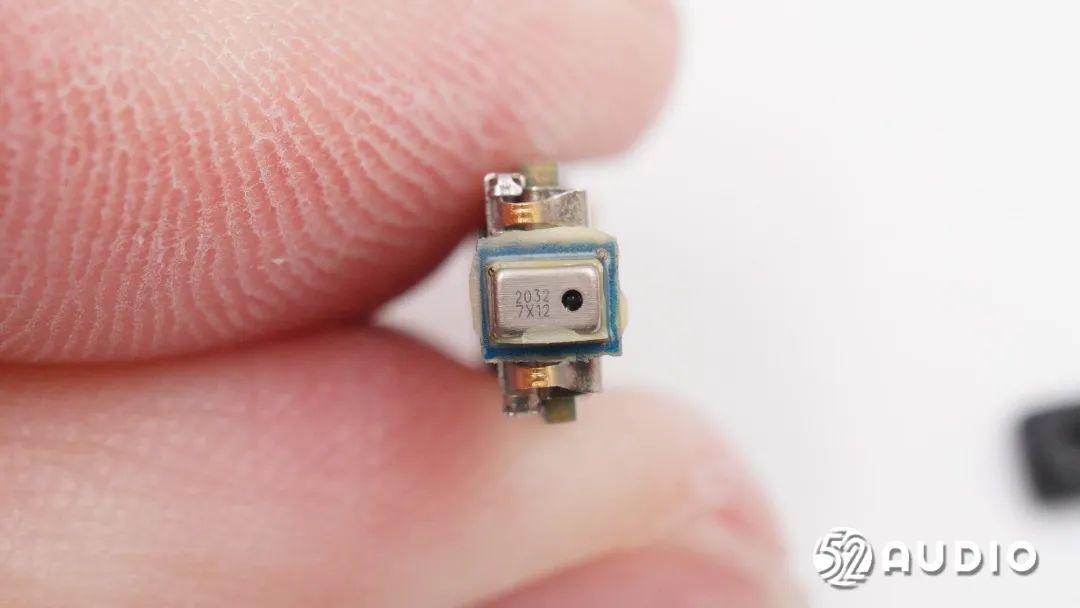

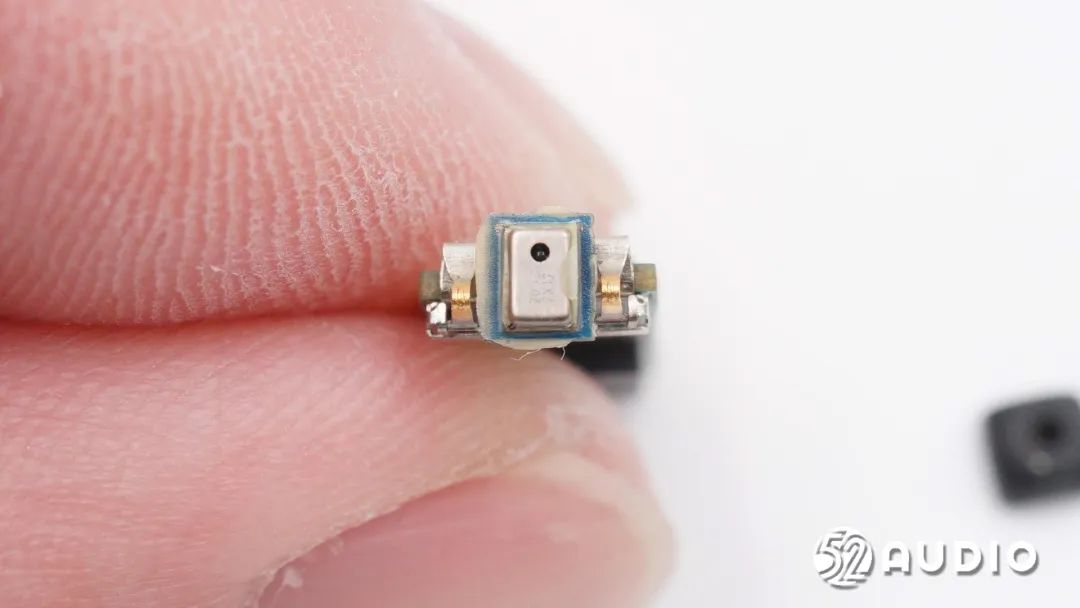

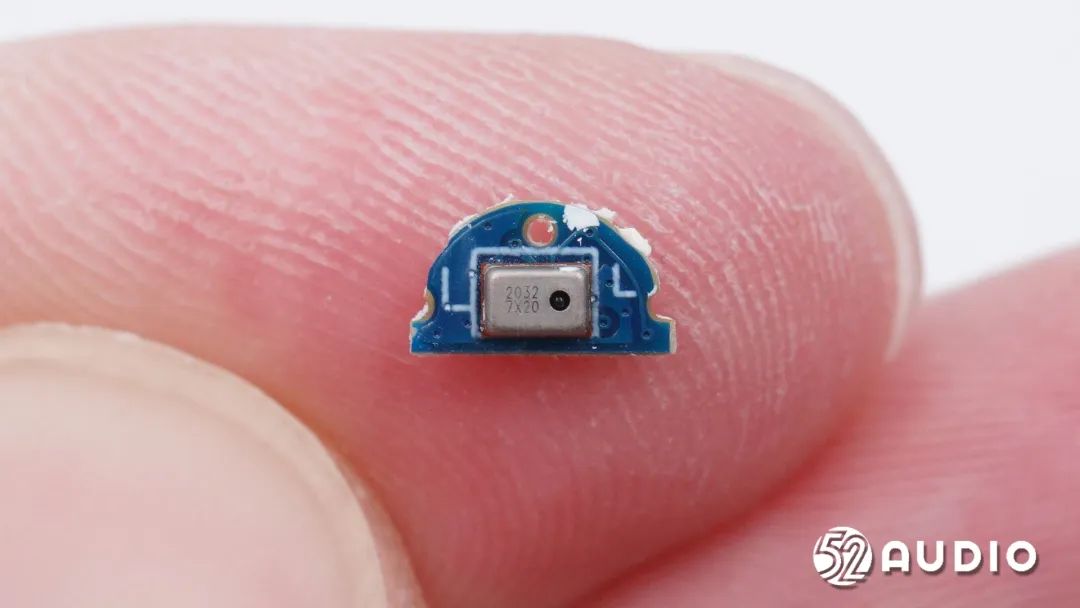

另外一側是一顆鐳雕2032 7X20的MEMS降噪麥克風，用于拾取外部環境噪音，來自新港電子。

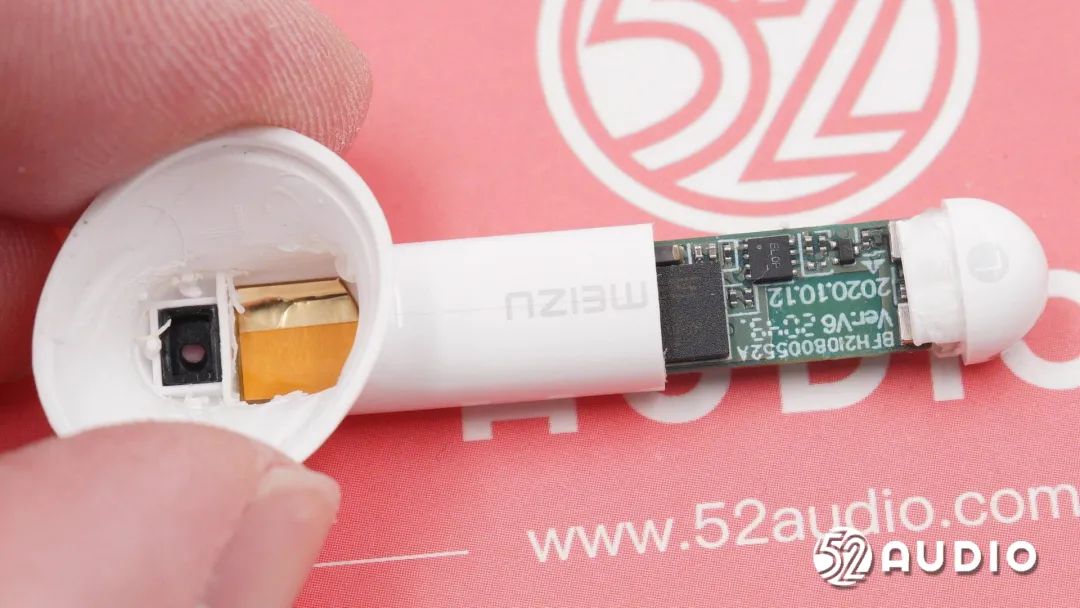

從底部抽出耳機柄內主板。







主板下方有用于觸控操作的電容式觸摸檢測貼片。

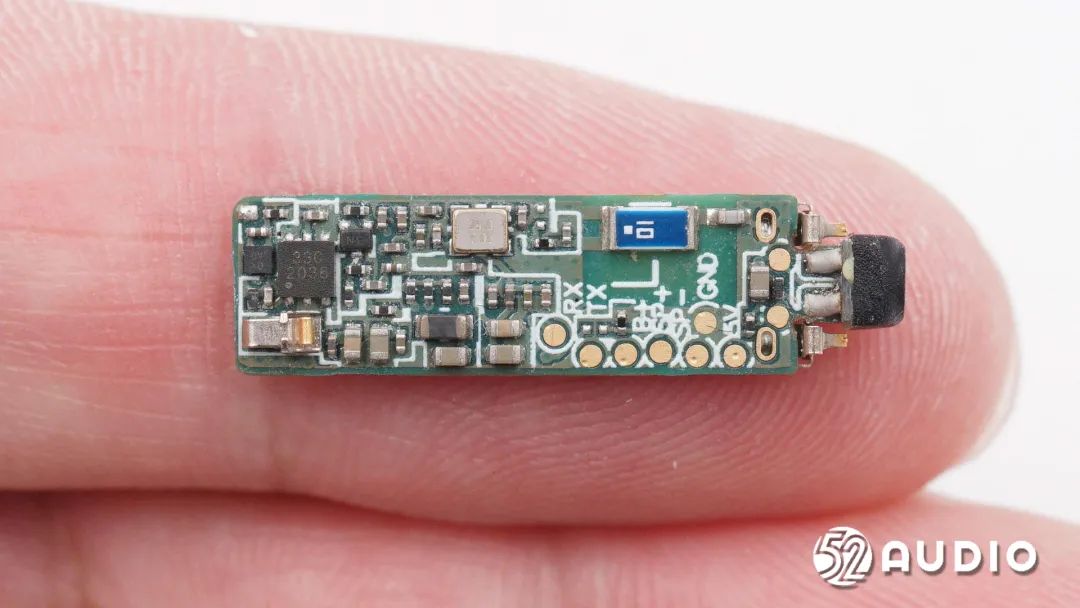

耳機柄內主板電路一覽。

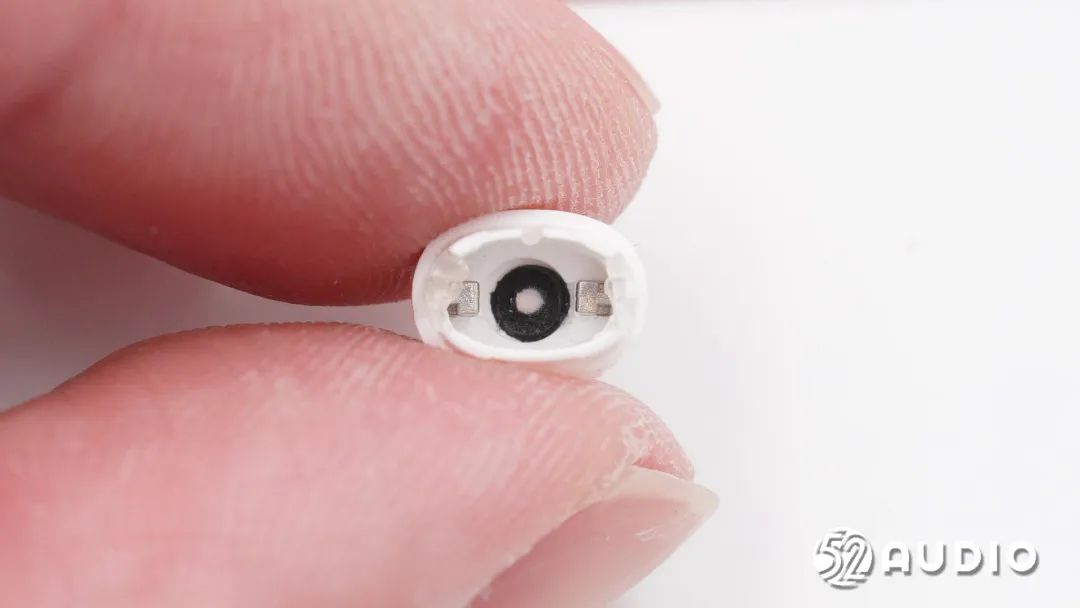

去掉耳機尾塞，內部設置有拾音麥克風和聲學結構。



尾塞內側結構一覽，麥克風開孔設置有海綿密封，提升收音性能。

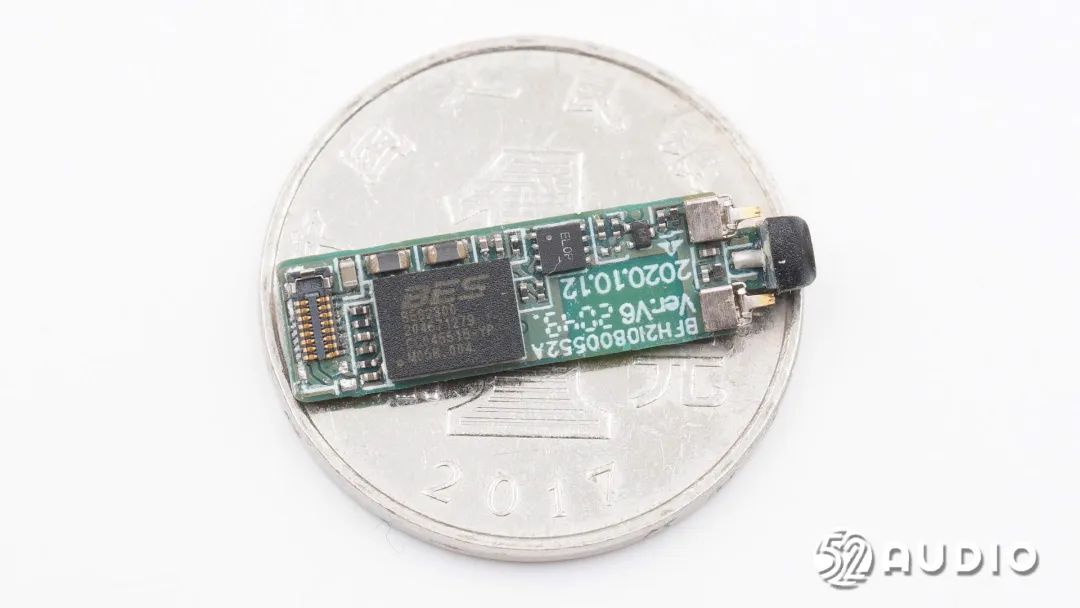

耳機主板與一元硬幣大小對比。

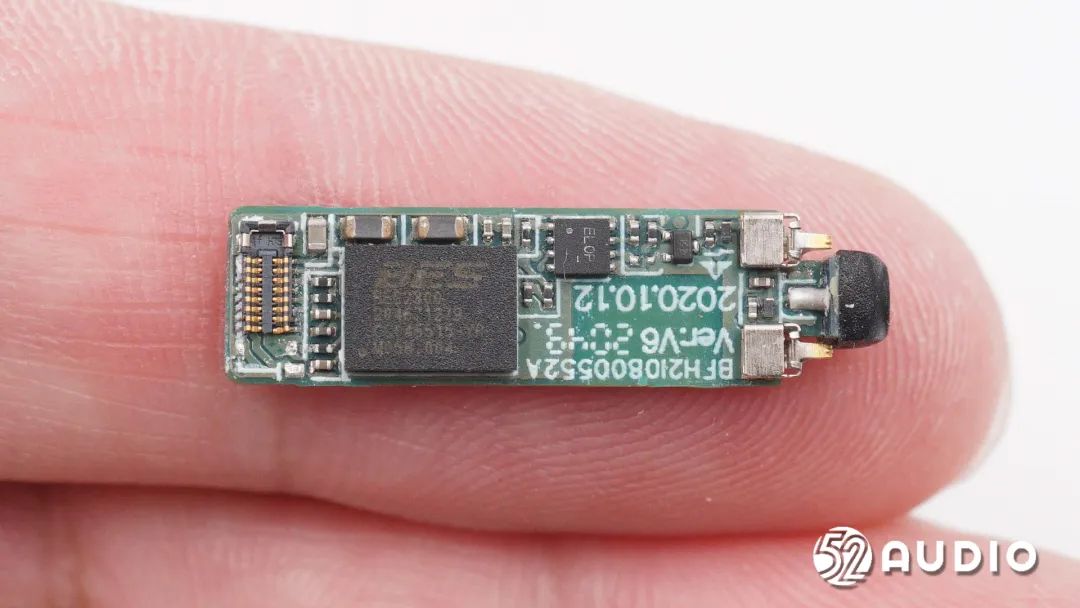

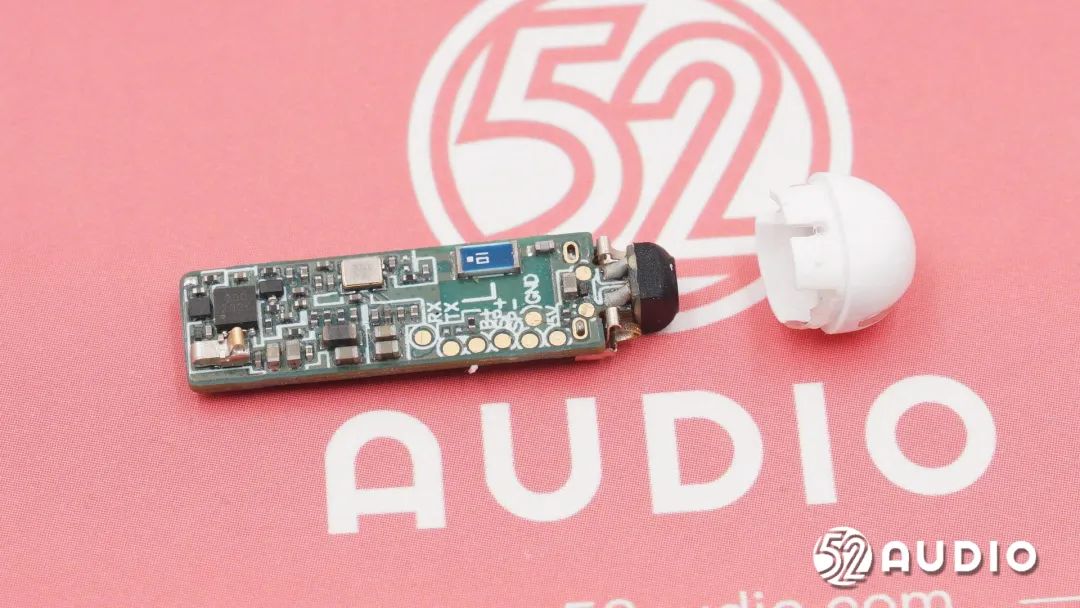

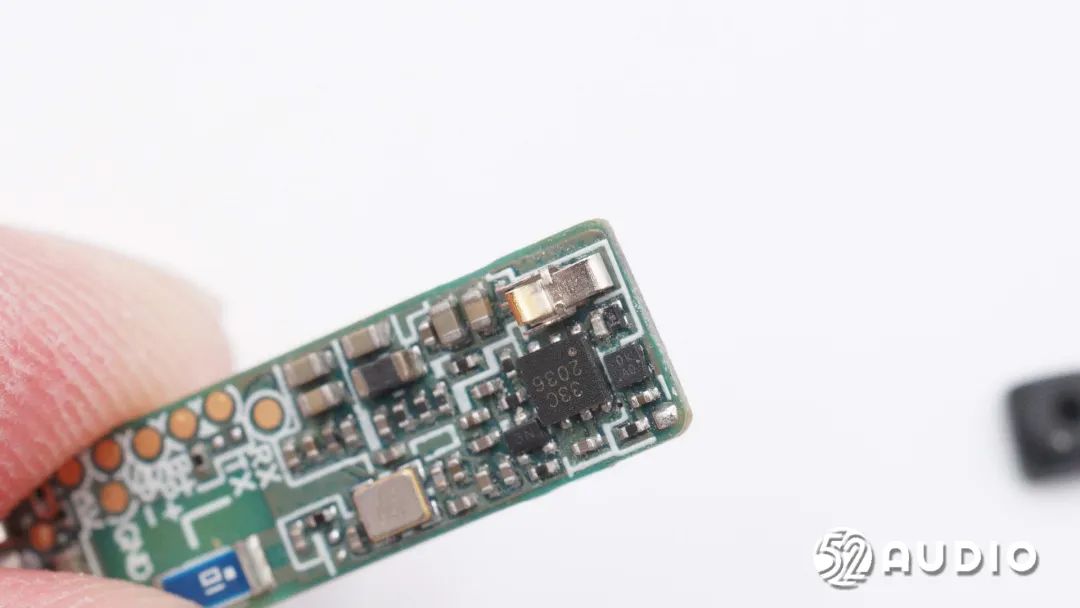

主板一側電路一覽。









主板另外一側電路一覽。

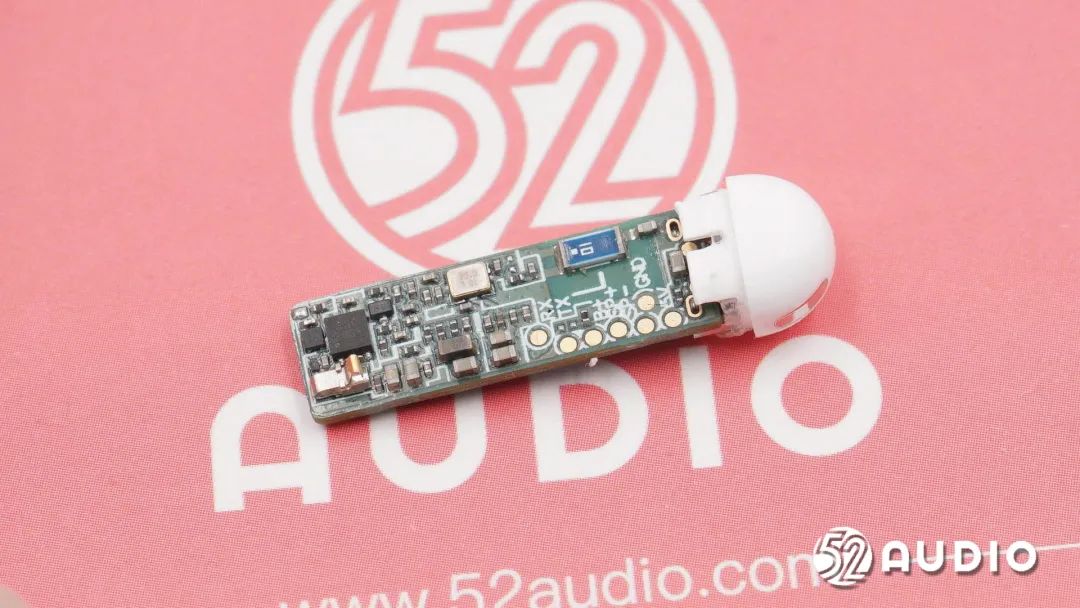

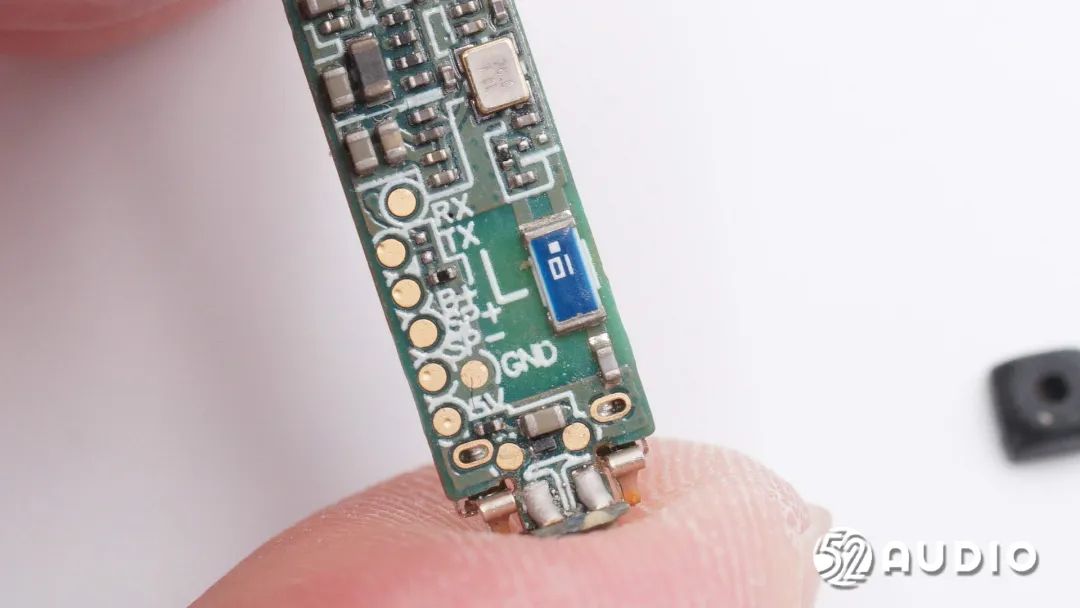

拾音麥克風小板垂直焊接于主板底部。

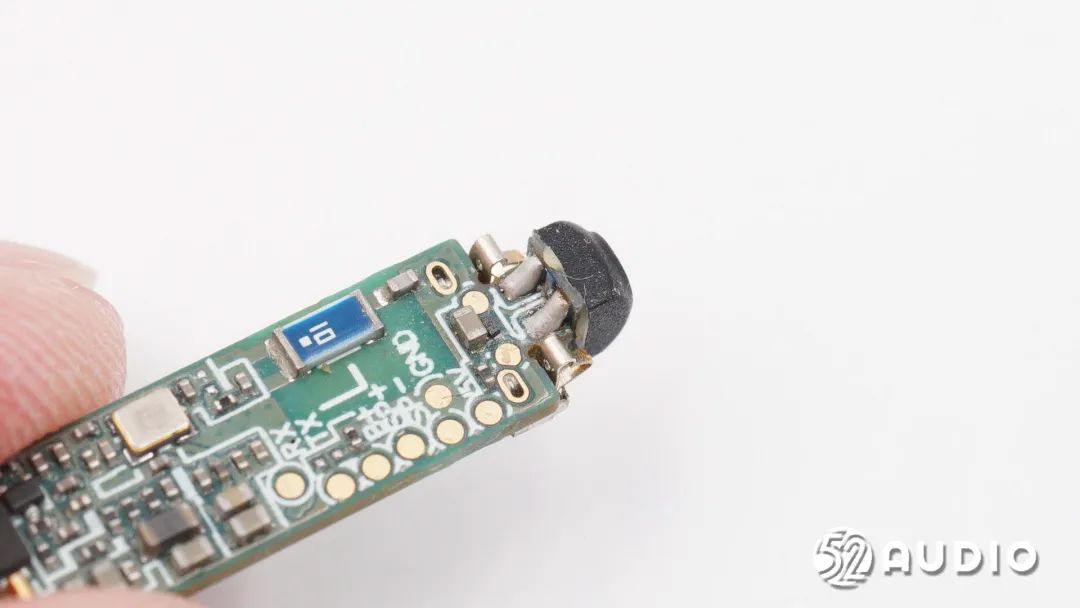

通話拾音麥克風上設置有橡膠罩密封，用以提升收音性能。





鐳雕2032 7X20的MEMS通話麥克風，與前饋降噪麥克風為同一型號。

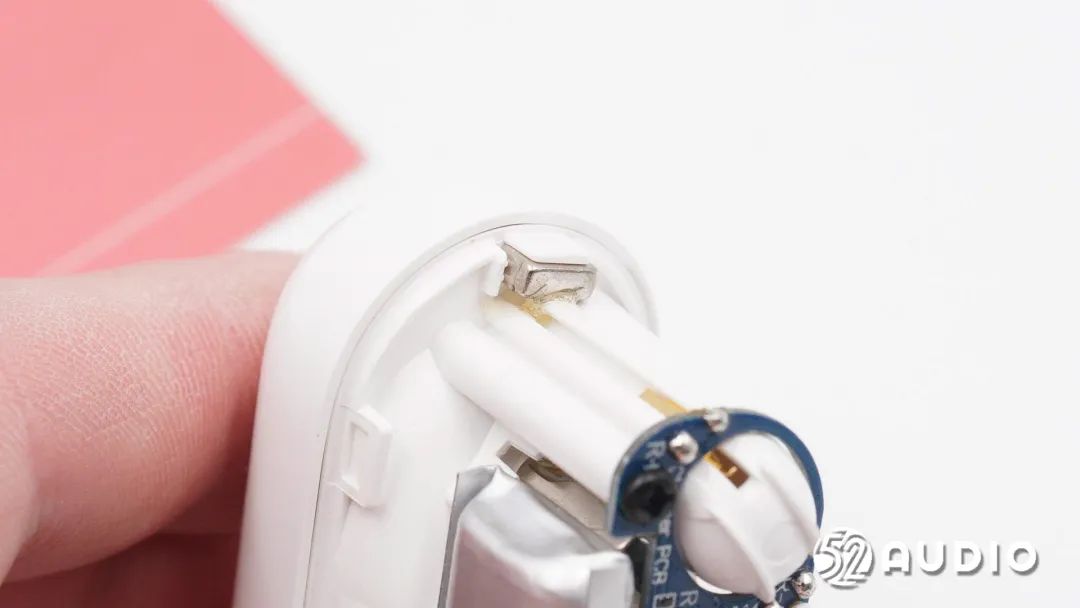

麥克風小板兩側設置有為耳機充電的金屬?gòu)椘B接到尾塞上的金屬觸點。

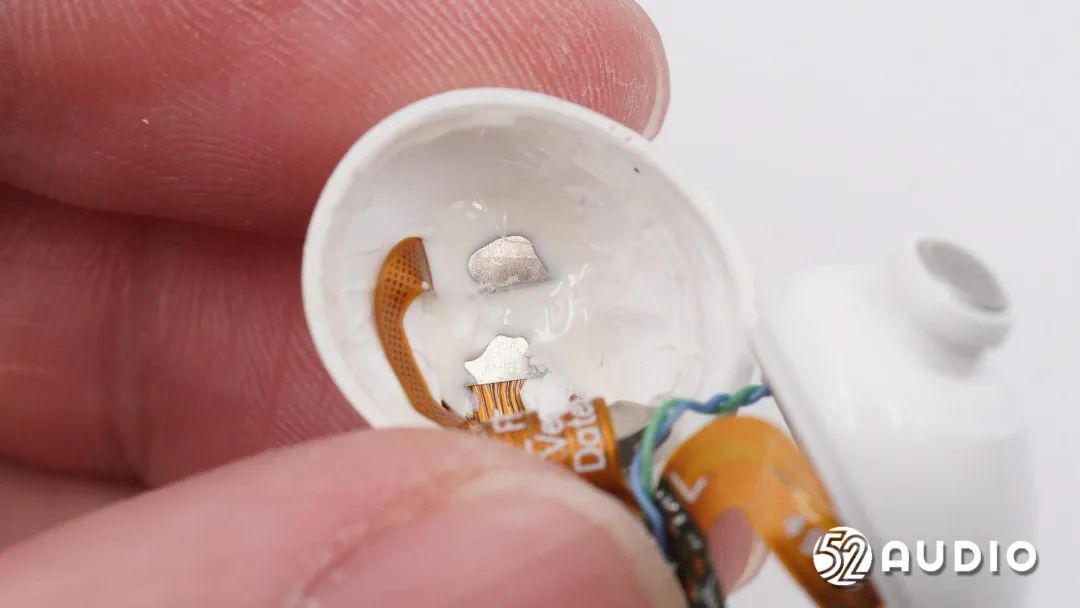

連接觸摸檢測貼片的金屬?gòu)椘貙憽?/span>







耳機藍牙陶瓷天線特寫，用于無線信號傳輸。

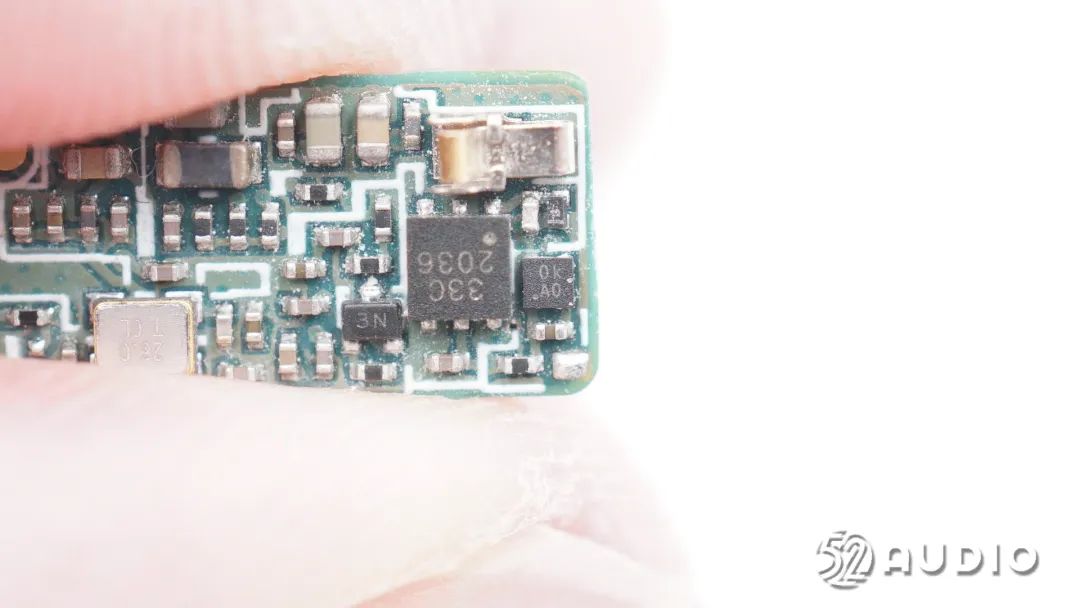

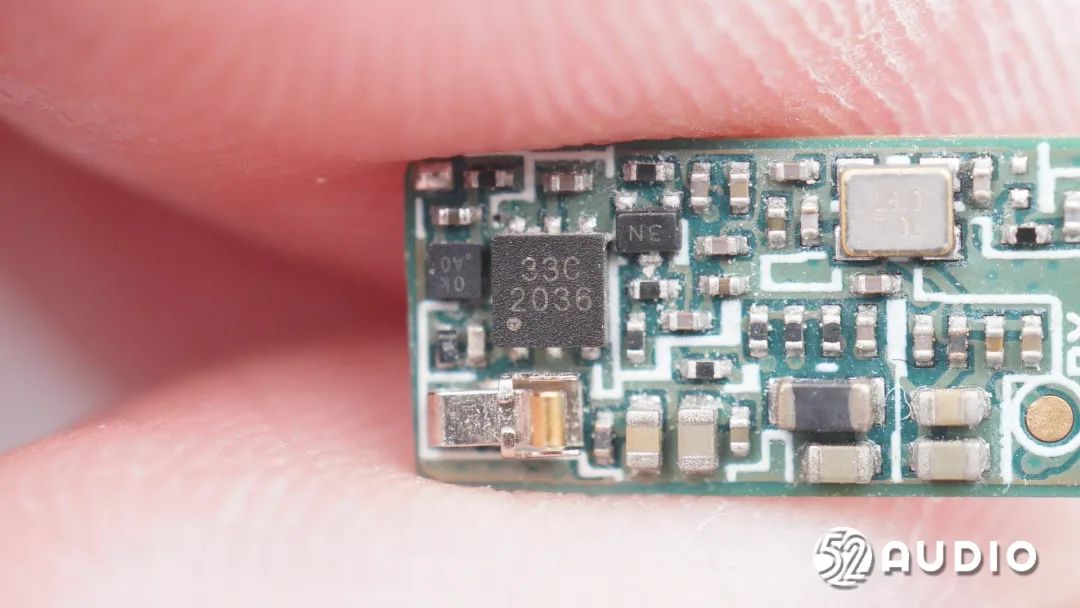

絲印33C 2036的觸摸檢測IC，用于耳機各項功能控制。









絲印0K A0的一體化電池保護IC。

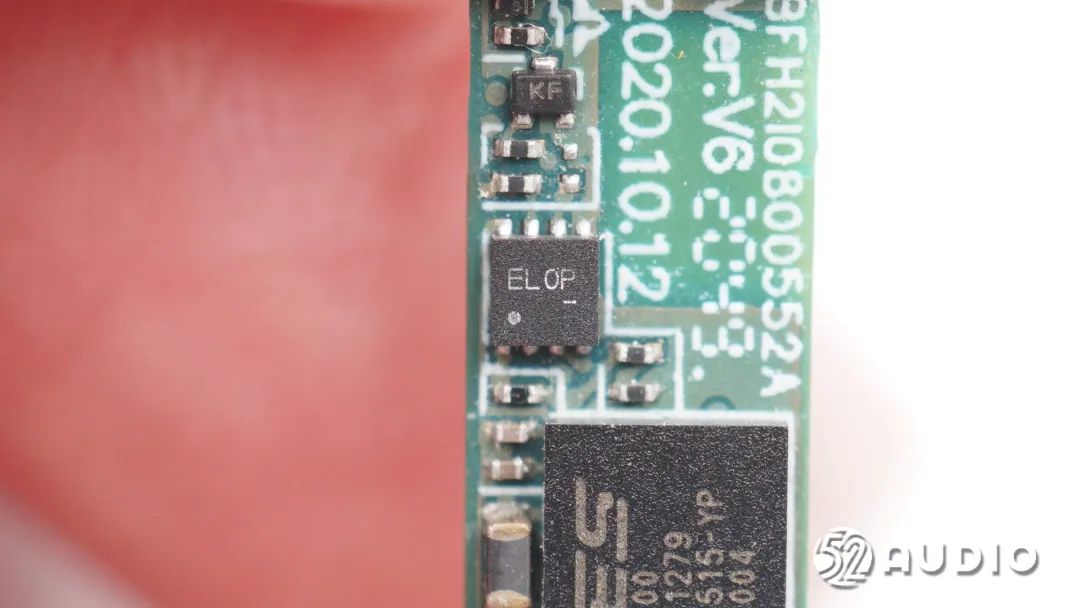

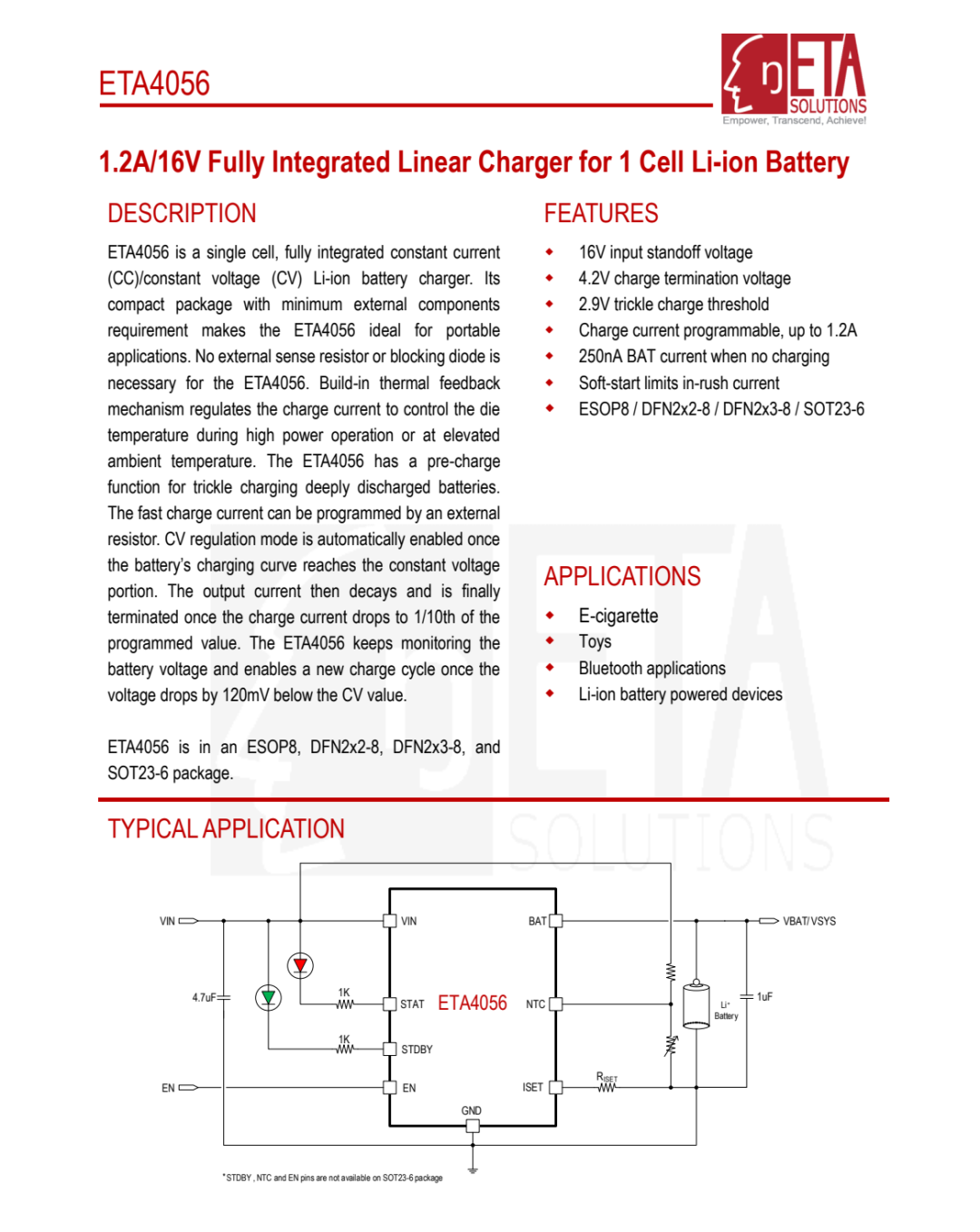

ETA鈺泰半導體ETA4056充電IC，是一款單節、完全集成的恒流 (CC)/恒壓 (CV) 鋰離子電池充電器。ETA4056不需要外部檢測電阻器或阻塞二極管；內置熱反饋機制可調節充電電流，以在高功率運行或升高的環境溫度下控制芯片溫度；快速充電電流可以通過外部電阻器進行編程；還支持對深度放電電池進行涓流充電的預充電功能。

 據我愛音頻網拆解了解到，目前已有華為、小米、榮耀、一加、漫步者、Redmi、紅魔、realme、萬魔、聲闊、綠聯、紫米、倍思等眾多品牌旗下的音頻產品采用了鈺泰半導體的電源管理芯片。

ETA鈺泰半導體ETA4056詳細資料圖。

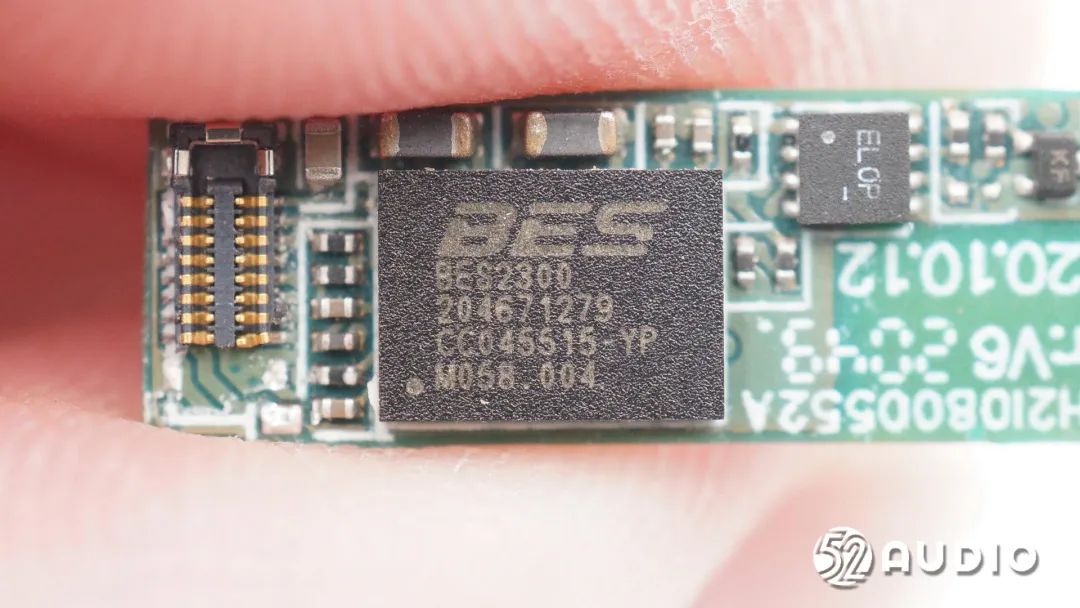

BES恒玄BES2300藍牙音頻SoC，BES2300有多個版本、后綴不同配置也不盡相同。BES2300系列是全集成自適應主動降噪方案，支持藍牙5.0、IBRT藍牙監聽技術和雙模藍牙 4.2，它還支持第三代FWS全無線立體聲技術、雙麥克風等，采用 28nm HKMG CMOS工藝、BGA 封裝。BES2300支持高性能的自適應主動降噪技術，可以讓高端主動降噪耳機使用一顆全集成芯片實現高音質和主動降噪。



 此外BES2300還支持外接心率傳感器、加速度傳感器等外接傳感器設備。BES2300 可以給耳機和家庭音響輸出聲音，也可以從外部麥克風錄音。



據我愛音頻網拆解了解到，目前已有小米、三星、OPPO、榮耀、聲闊、綠聯、中興、諾基亞、JBL、萬魔、百度、一加、傳音等眾多品牌旗下的音頻產品采用了恒玄科技藍牙音頻方案。




耳機內小板電路一覽。

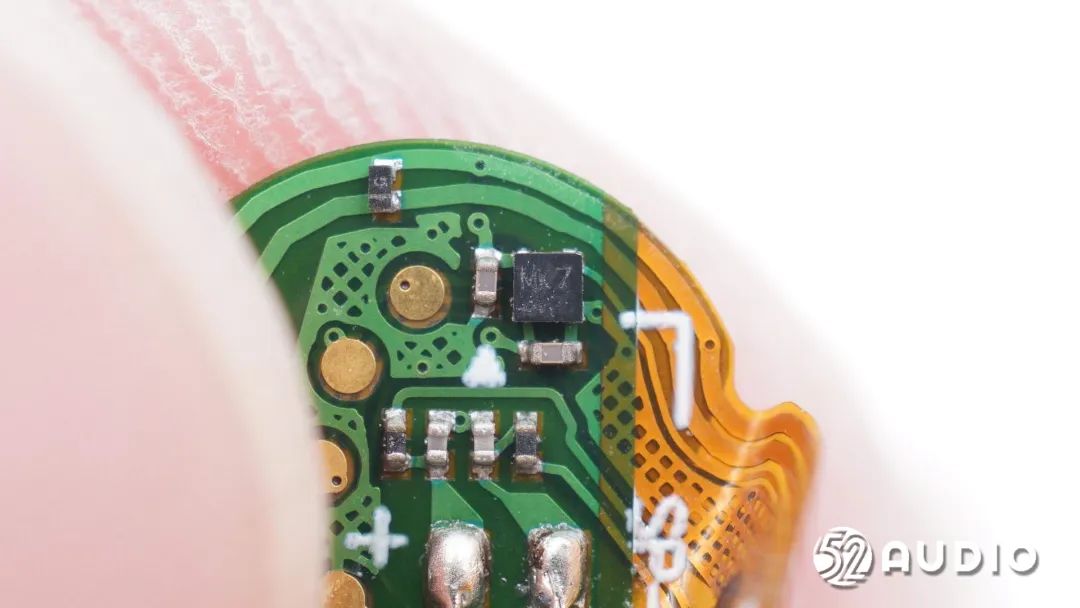

絲印Mk7的穩壓IC。

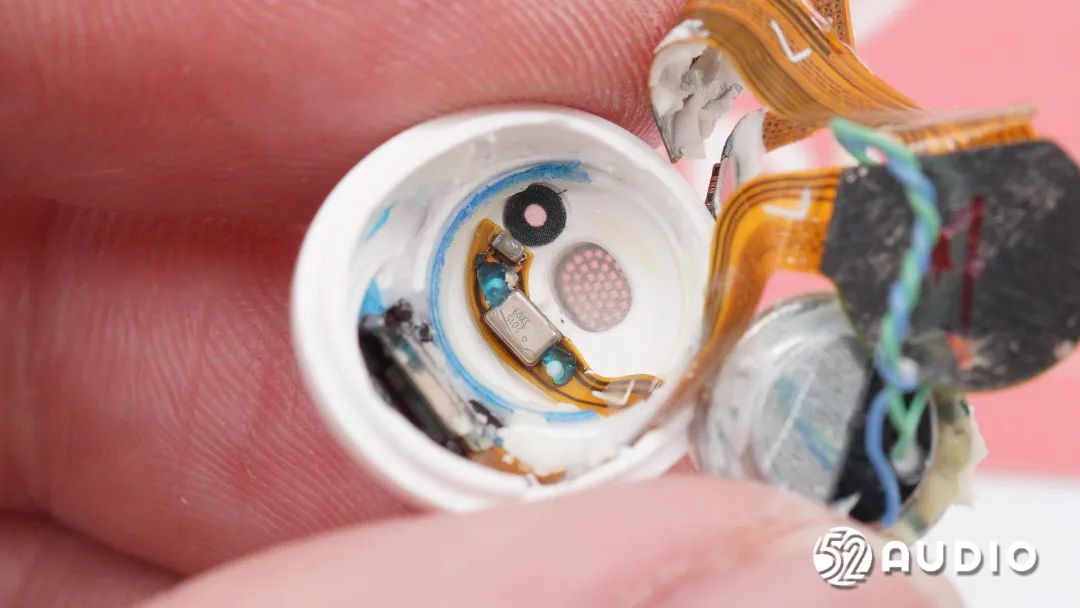

卸掉音腔屏蔽罩，腔體內部結構一覽。

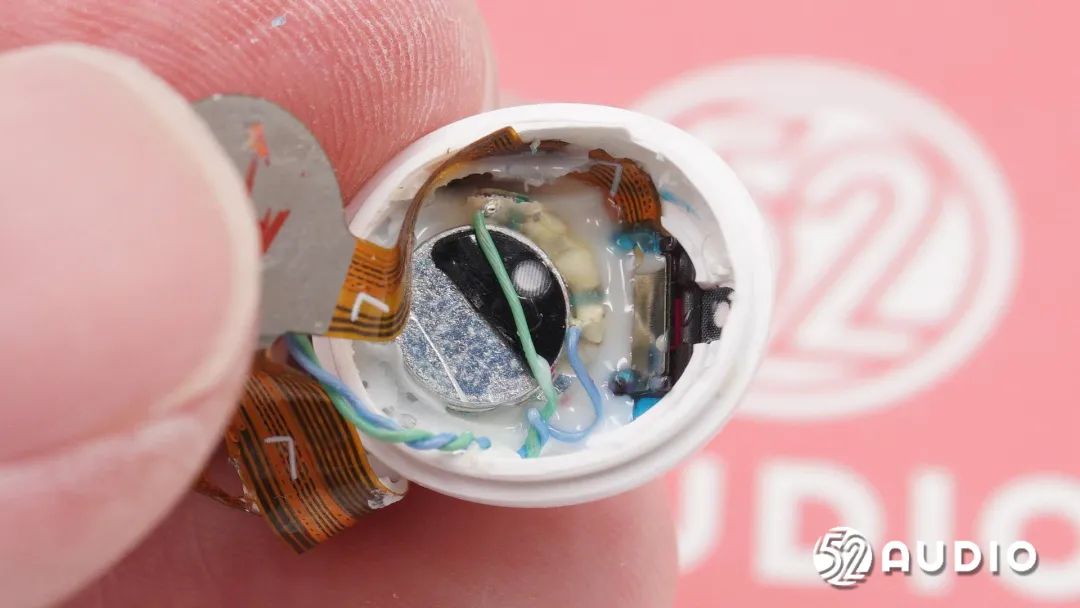

前腔內部組件通過大量膠水固定密封。

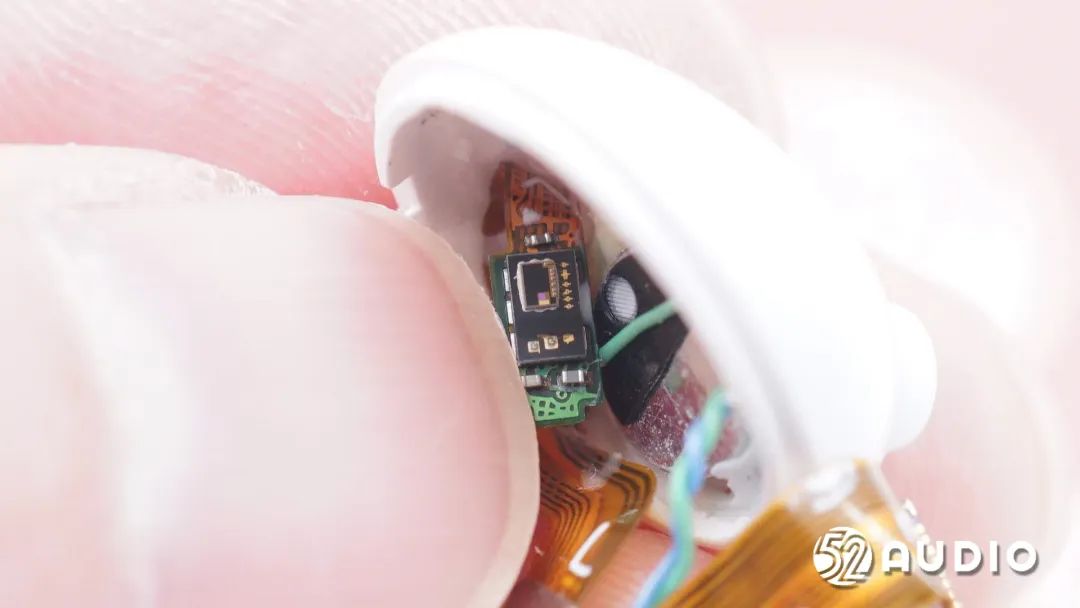

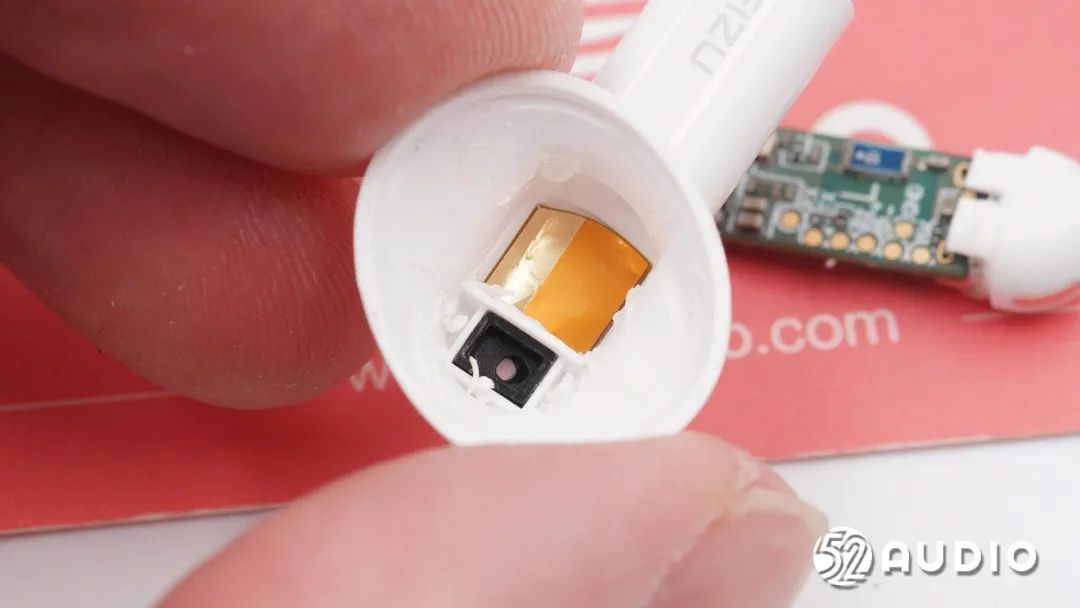

取出光學傳感器，耳機內側光學傳感器透鏡結構特寫。

光學傳感器特寫，用于入耳檢測功能，實現摘取耳機自動暫停播放功能。

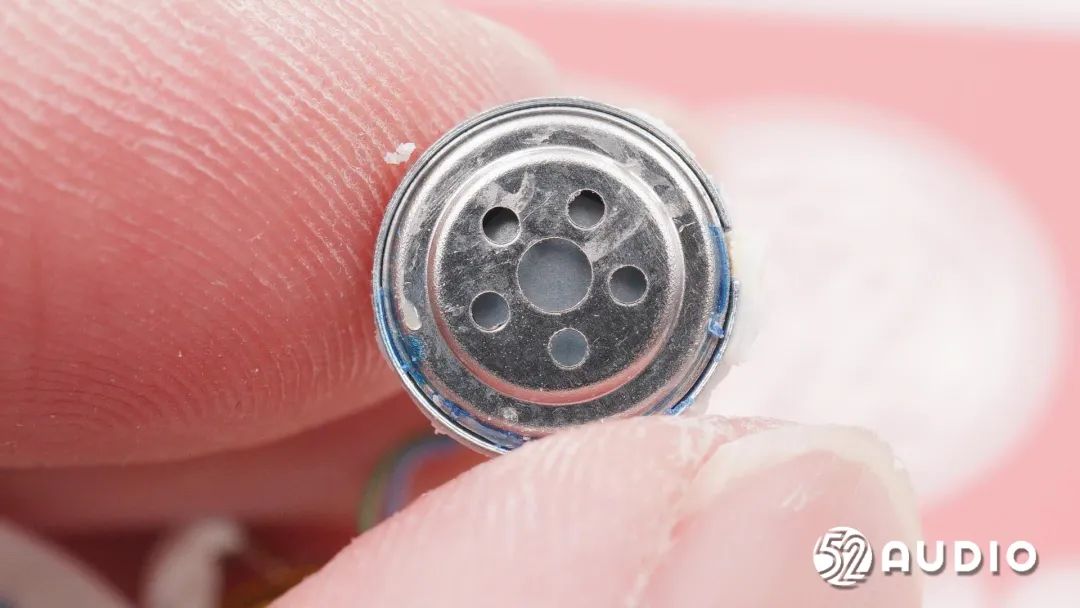

揚聲器單元正面特寫。

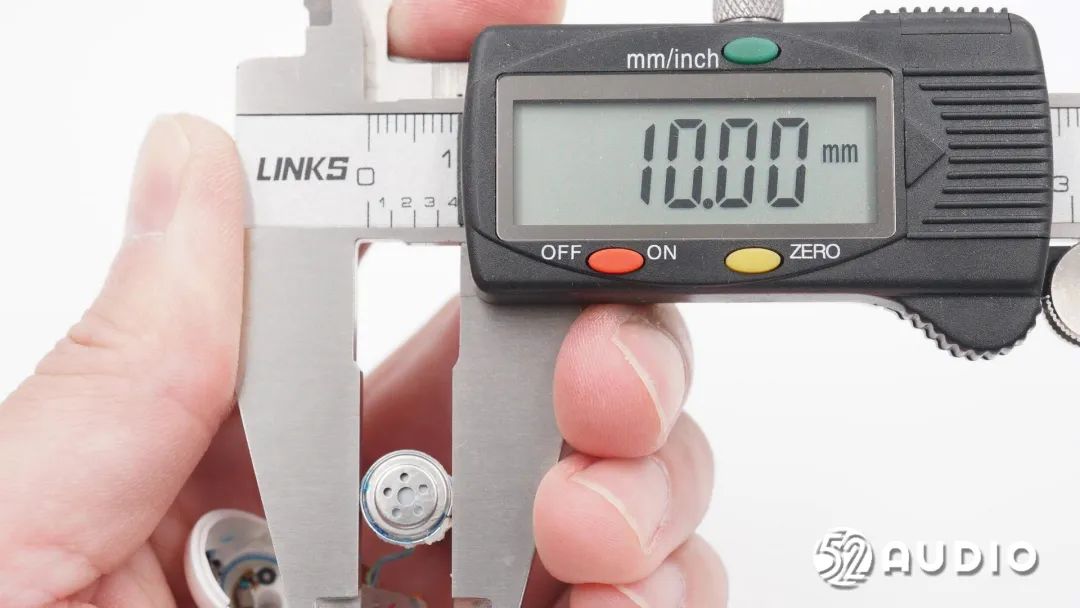

經我愛音頻網實測，揚聲器尺寸約為10mm，與官方宣傳一致。

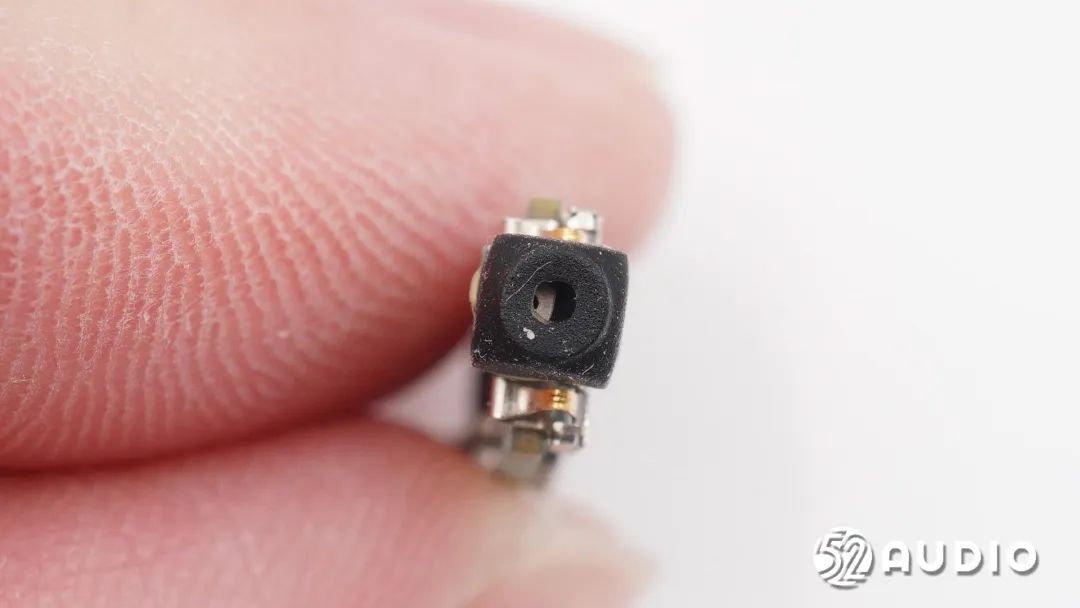

揚聲器下方內窺降噪麥克風特寫，為鐳雕2015 3X09的MEMS麥克風，同樣來自新港電子，用于降噪功能拾取耳道內部環境噪音。

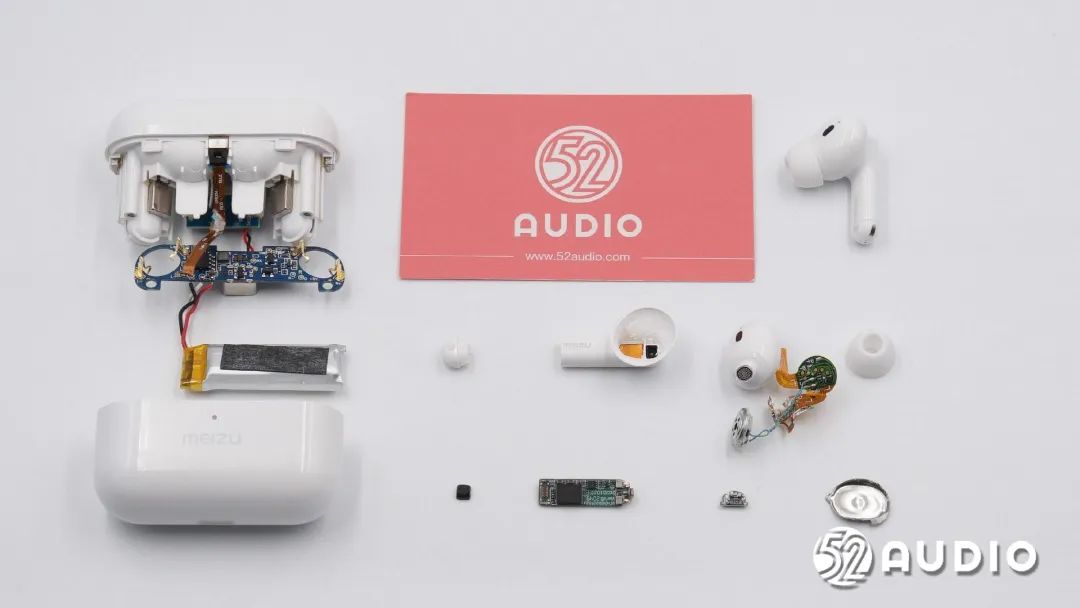

魅族POP Pro真無線耳機拆解全家福。

魅族POP Pro主動降噪耳機在外觀設計上融入了魅族對于旗下產品的獨有堅持，延續著小而美的精致路線。整機采用純白色配色，搭配鋼琴烤漆工藝處理，具有很強的質感表現；耳機首次采用柄狀的入耳式設計，機身線條流暢，觀感簡潔優雅。



內部電路方面，充電盒內置紫建電子300mAh電池，采用了Type-C接口輸入電源，由鈺泰半導體ETA9697電源管理芯片負責充電盒內置電池的充放電管理；還采用了芯導科技P14C5N輸入過壓過流保護芯片，以及用于整機控制的華大半導體HC32F003C4UA單片機。



耳機內部搭載了10mm動圈單元，0.167Wh鋼殼扣式電池，以及用于入耳檢測的光學傳感器；單只耳機配備有三顆新港電子MEMS麥克風，搭配降噪算法，實現深度降噪和清晰通話效果；主控芯片為恒玄BES2300藍牙音頻SoC，支持藍牙5.0，支持第三代FWS全無線立體聲技術，支持外接傳感器設備，提供豐富的功能應用；還采用了鈺泰半導體ETA4056充電IC為內置電池充電。
